REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1
(a) Déposer la butée de douille de bras inférieur avant du sous-ensemble de bras de suspension inférieur avant n° 1.

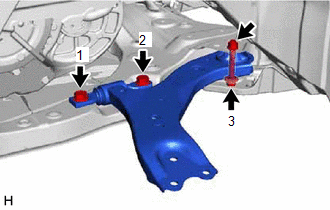

| (b) Avant de reposer le sous-ensemble inférieur de bras de suspension n° 1 sur l'ensemble de cadre avant à l'aide des 3 boulons et l'écrou dans l'ordre indiqué sur le schéma. Torque: Boulon (1), (2) : 200 N·m {2 039 kgf·cm, 148 ft·lbf} Boulon (3) : 135 N·m {1 377 kgf·cm, 100 ft·lbf} REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place. |
|
(c) Brancher le sous-ensemble de bras inférieur de suspension avant n° 1 sur l'ensemble de joint à rotule inférieur avant avec le boulon et les 2 écrous.
Torque:
92 N·m {938 kgf·cm, 68 ft·lbf}
2. REPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
3. REPOSER LE CACHE DE PLANCHER AVANT GAUCHE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
4. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 (pour A25A-FKS)
Cliquer ici
5. REPOSER LE SABOT DE PROTECTION DE MOTEUR ARRIERE GAUCHE (pour 2GR-FKS)
Cliquer ici
6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
7. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
8. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
9. REPOSER LA ROUE AVANT
Cliquer ici
10. VERIFIER ET REGLER LA GEOMETRIE DES ROUES AVANT
Cliquer ici
11. EFFECTUER L'INITIALISATION
|
Système de moniteur d'aide au stationnement |
pour l'initialisation: pour le calibrage: |
|
|
|
Système de moniteur de rétroviseur panoramique |
pour l'initialisation: pour le calibrage: |
