REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE PORTE-ESSIEU ARRIERE
(a) Reposer provisoirement le sous-ensemble de porte-essieu arrière sur l'ensemble d'amortisseur arrière à l'aide de l'écrou et de la rondelle plate.
REMARQUE:
Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.
| (b) Reposer provisoirement le sous-ensemble de porte-essieu arrière sur l'ensemble de bras de commande supérieur arrière à l'aide du boulon et de l'écrou. REMARQUE:
|
|

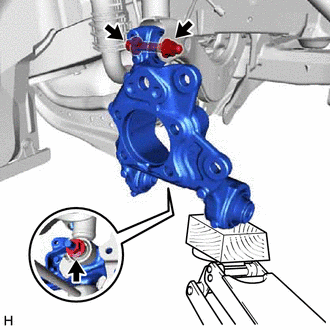

(c) Reposer l'ensemble de bras tiré arrière sur le sous-ensemble de porte-essieu arrière à l'aide des 2 boulons.
Torque:
135 N·m {1 377 kgf·cm, 100 ft·lbf}
2. REPOSER LE SUPPORT DE FLEXIBLE ARRIERE
(a) Reposer le support de flexible arrière sur le sous-ensemble de porte-essieu arrière à l'aide du boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
3. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
Cliquer ici
4. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
Cliquer ici
5. REPOSER LE RESSORT HELICOIDAL ARRIERE
Cliquer ici
6. STABILISER LA SUSPENSION
Cliquer ici
7. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE
(a) Reposer l'ensemble de bras de commande supérieur arrière sur le sous-ensemble de porte-essieu arrière à l'aide du boulon.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
8. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1
Cliquer ici
9. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.
Cliquer ici
10. REPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE
Cliquer ici
11. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
12. REPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
Cliquer ici
13. REPOSER LE DISQUE ARRIERE
Cliquer ici
14. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
15. REPOSER LE FLEXIBLE ARRIERE
(a) Reposer le flexible arrière sur le support de flexible arrière à l'aide du boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
16. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
(a) Reposer l'ensemble de câble de frein de stationnement n° 2 et l'ensemble de bras tiré arrière à l'aide de l'écrou.
Torque:
15,5 N·m {158 kgf·cm, 11 ft·lbf}
(b) Engager les 2 attaches.
(c) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.
(d) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur l'ensemble de moyeu et de roulement d'essieu arrière.
17. POSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
18. POSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
19. REPOSER LA ROUE ARRIERE
Cliquer ici
20. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de traverse de suspension arrière) à l'aide de l'écrou.
Cliquer ici
21. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
22. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE
Cliquer ici
23. EFFECTUER L'INITIALISATION
|
|
|
