REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS (sauf toit ouvrant panoramique)
(a) En cas de réutilisation de l'ensemble d'antenne de téléphone et GPS:
(1) Poser un joint neuf.

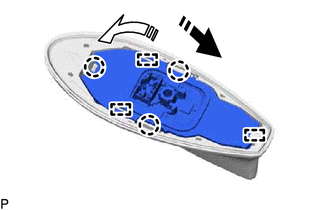

(b) Pousser l'ensemble d'antenne GPS par téléphone et dans le sens indiqué par la flèche (1) sur le schéma pour engager le guide.
|
Reposer dans ce sens (1) |
|
Reposer dans ce sens (2) |
(c) Pousser l'ensemble d'antenne de téléphone et GPS dans le sens indiqué par la flèche (2) sur le schéma pour engager les 2 guides et les 3 griffes et reposer l'ensemble d'antenne de téléphone et GPS.
2. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS AVEC COUVERCLE (sauf toit ouvrant panoramique)

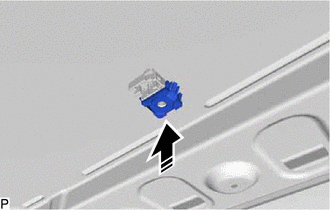

(a) Poser une rondelle neuve et un support comme indiqué sur le schéma.
|
Poser dans ce sens |
(b) Reposer l'ensemble d'antenne de téléphone et GPS avec cache avec le boulon.
Torque:
9,5 N·m {97 kgf·cm, 84 in·lbf}
(c) Brancher le connecteur.
3. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS (pour toit ouvrant panoramique)

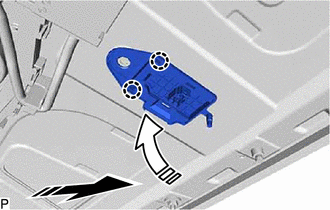

(a) Engager les 2 griffes pour reposer provisoirement l'ensemble d'antenne de téléphone et de GPS comme indiqué sur le schéma.
|
Poser dans ce sens |
(b) Reposer l'agrafe.
(c) Reposer l'ensemble d'antenne de téléphone et de GPS à l'aide de l'écrou.
Torque:
16,5 N·m {168 kgf·cm, 12 ft·lbf}
(d) Brancher le connecteur.
4. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
