DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'antenne de téléphone et de GPS sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage. |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
.gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS AVEC COUVERCLE (sauf toit ouvrant panoramique)

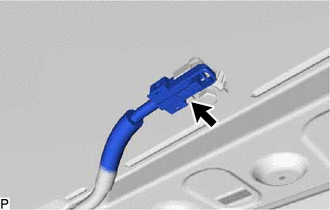

| (a) Débrancher le connecteur. |
|

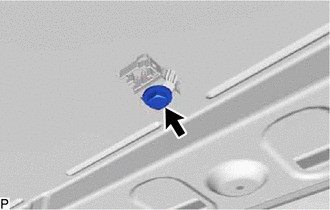

| (b) Déposer le boulon. |
|

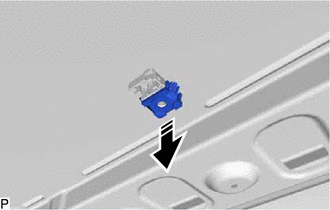

(c) Tirer la rondelle et le support, comme indiqué sur le schéma, et déposer l'ensemble d'antenne de téléphone et GPS avec cache.
.png)
.png) |
Déposer dans ce sens |
3. DEPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS (sauf toit ouvrant panoramique)

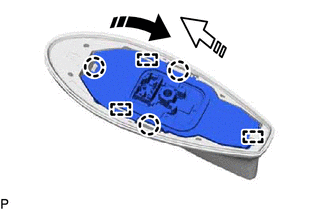

(a) Tirer l'ensemble d'antenne de téléphone et GPS dans le sens indiqué par la flèche (1) sur le schéma pour libérer les 3 griffes et les 2 guides.
.png)
|
|
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
(b) Tirer l'ensemble de micro d'antenne GPS et dans le sens indiqué par la flèche (2) sur le schéma pour libérer le guide et déposer l'ensemble d'antenne de téléphone et GPS.
(c) En cas de réutilisation de l'ensemble d'antenne de téléphone et GPS:

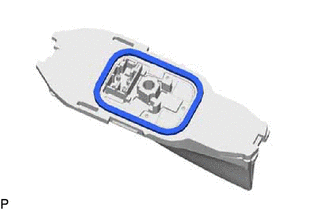

| (1) Déposer le joint. |
|
4. DEPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS (pour toit ouvrant panoramique)

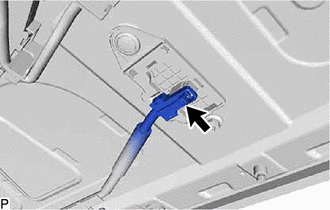

| (a) Débrancher le connecteur. |
|

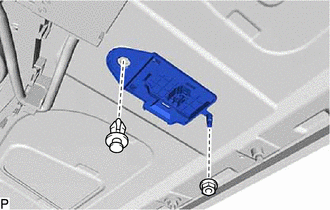

| (b) Déposer l'écrou et l'agrafe. |
|

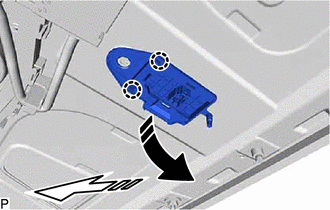

(c) Libérer les 2 griffes et déposer l'ensemble d'antenne de téléphone et de GPS comme indiqué sur le schéma.
.png)
|
|
Déposer dans ce sens (1) |
|
|
Déposer dans ce sens (2) |
