PIECES CONSTITUTIVES
SCHEMA
|

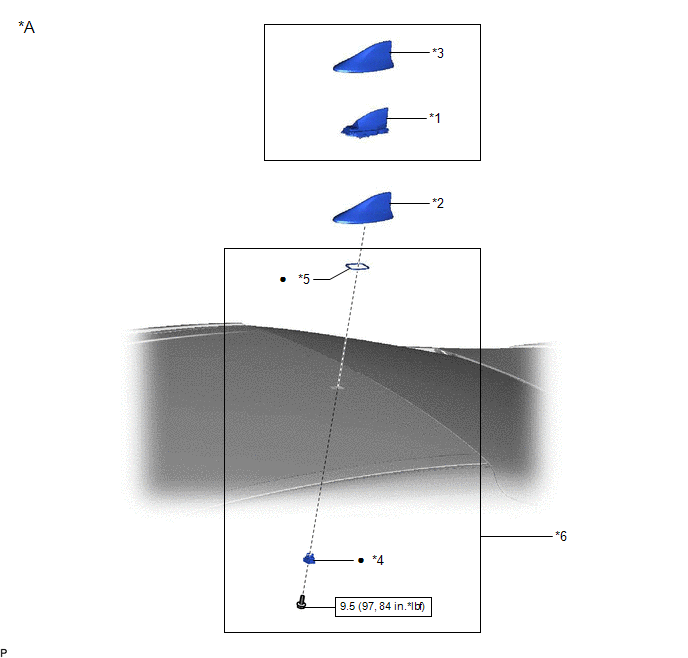

*A | sauf toit ouvrant panoramique |
- | - |
|
*1 | ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS |
*2 | ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC CACHE |
|
*3 | COUVERCLE |
*4 | RONDELLE ET SUPPORT |
|
*5 | JOINT |
*6 | LOGEMENT D'ANTENNE DE TELEPHONE |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|

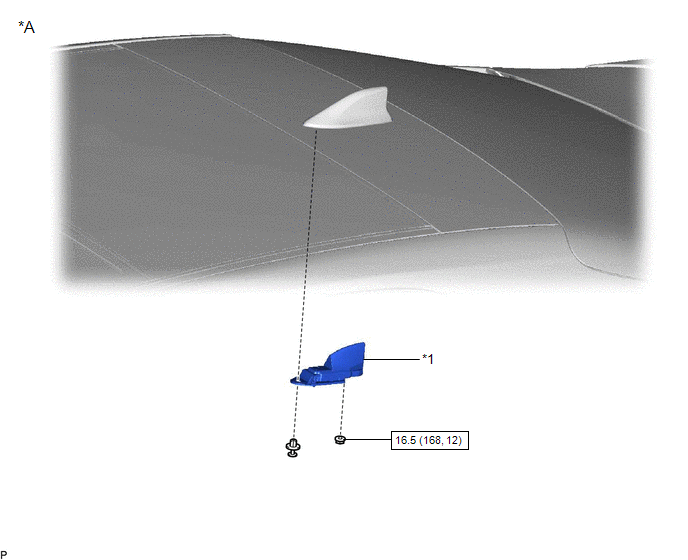

*A | Pour toit ouvrant panoramique |
- | - |
|
*1 | ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
