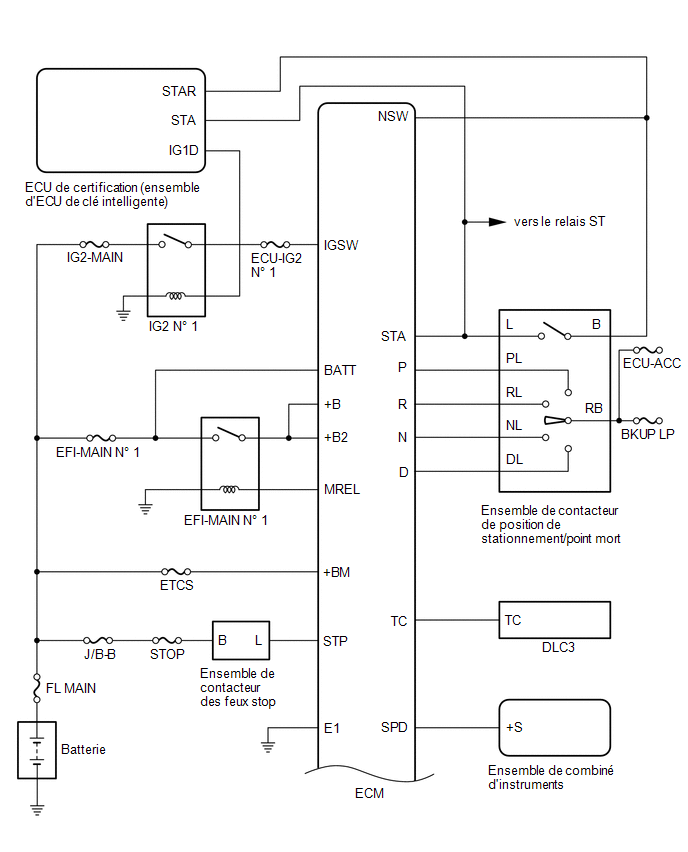

Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ECM *2 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS ST - FUSIBLE EFI-MAIN N° 1 - FUSIBLE J/B-B - FUSIBLE ETCS SCHEMA ...

Description Du Systeme

DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME (a) La boîte-pont automatique à commande électronique (ECT) est une boîte-pont automatique qui commande de façon électronique la synchronisation du changement de vitesse en utilisant l'ECM. Le EC ...
