Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

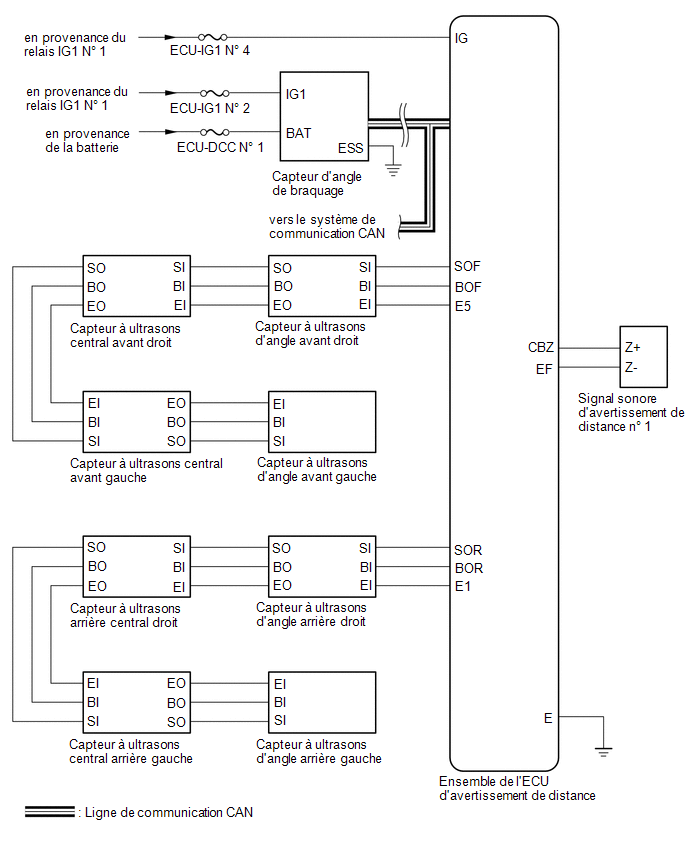

SCHEMA DU SYSTEME

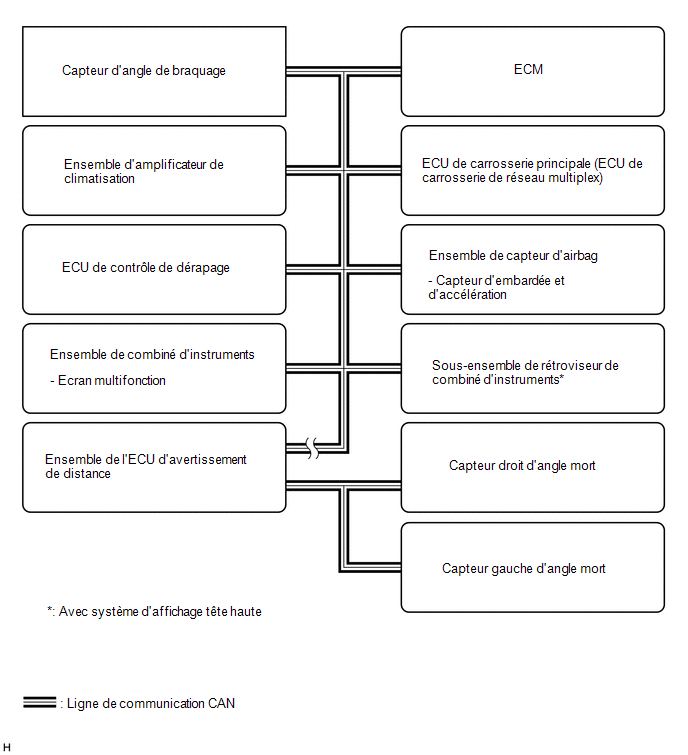

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

Ensemble de l'ECU d'avertissement de distance

Ensemble de combiné d'instruments

  • Signal d'information du sonar
  • Signal d'état de commande

Ligne de communication CAN

ECM

Ensemble de l'ECU d'avertissement de distance

Signal de régime moteur

Ligne de communication CAN

Ensemble de capteur d'airbag

Ensemble de l'ECU d'avertissement de distance

Signal du capteur d'embardée et d'accélération

Ligne de communication CAN

Ensemble de combiné d'instruments

Ensemble de l'ECU d'avertissement de distance

Signal de vitesse du véhicule

Ligne de communication CAN

Capteur d'angle de braquage

Ensemble de l'ECU d'avertissement de distance

Signal d'angle de braquage

Ligne de communication CAN

ECU de contrôle de dérapage

Ensemble de l'ECU d'avertissement de distance

  • Signal de vitesse du véhicule
  • Signal d'état de commande

Ligne de communication CAN

Ensemble d'amplificateur de climatisation

Ensemble de l'ECU d'avertissement de distance

Signal de température ambiante

Ligne de communication CAN

ECU de carrosserie principale

(ECU de carrosserie du réseau multiplex)

Ensemble de l'ECU d'avertissement de distance

Signal d'information du véhicule

Ligne de communication CAN

Ensemble de l'ECU d'avertissement de distance

Sous-ensemble de rétroviseur de combiné d'instruments*

Signal d'état de commande

Ligne de communication CAN

Capteur de moniteur d'angle mort (gauche/droit)

Ensemble de l'ECU d'avertissement de distance

Signaux d'état de système de contrôle d'angle mort

Ligne de communication CAN
