Toyota Camry Manuel du propriétaire XV70 (2017-2023): Si votre véhicule surchauffe
Les signes suivants peuvent indiquer une surchauffe de votre véhicule.
- L'aiguille de la jauge de température de liquide de refroidissement moteur est dans la zone rouge ou une perte de puissance du système hybride est détectée. (Par exemple, la vitesse du véhicule n'augmente pas.)
- "Temp. liquide refroid. élevée. Arrêtez-vous en lieu sûr. Consult. manuel." ou "Surchauffe du système hybride Puissance de sortie réduite" s'affiche sur l'écran multifonctionnel.
- De la vapeur s'échappe par le dessous du capot.
Procédures de rectification
Si l'aiguille de la jauge de température de liquide de refroidissement moteur entre dans la zone rouge ou que "Temp. liquide refroid. élevée.
Arrêtez-vous en lieu sûr. Consult. manuel." s'affiche sur l'écran multifonctionnel
- Arrêtez le véhicule en lieu sûr et désactivez le système de climatisation, puis arrêtez le système hybride.
- Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur: Soulevez le capot avec précaution.
- Une fois la température du système hybride suffisamment abaissée, contrôlez les durites et le faisceau de radiateur (radiateur) pour vérifier l'absence de fuites.
- Radiateur
- Ventilateur de refroidissement
Si une grande quantité de liquide de refroidissement fuit, contactez immédiatement un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
- Le niveau du liquide de refroidissement est correct lorsqu'il se trouve entre les repères "F" et "L" du réservoir.
- Réservoir
- Repère "F"
- Repère "L"
- Bouchon du radiateur

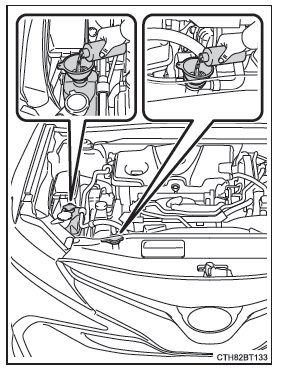

- Ajoutez au besoin du liquide de refroidissement.
Si vous ne disposez pas de liquide de refroidissement, vous pouvez utiliser de l'eau comme mesure d'urgence.
- Démarrez le système hybride et allumez le système de climatisation pour vérifier que le ventilateur de refroidissement de radiateur fonctionne et pour rechercher des fuites de liquide de refroidissement dans le radiateur ou les tuyaux.
Le ventilateur fonctionne lorsque le système de climatisation est activé immédiatement après le démarrage à froid. Confirmez que le ventilateur est en marche en vérifiant le son du ventilateur et le débit d'air. S'il vous est difficile de vérifier ceci, mettez le système de climatisation sur marche et arrêt de manière répétée.
(Le ventilateur peut ne pas fonctionner à des températures en dessous de zéro.)
- Si le ventilateur ne fonctionne pas: Arrêtez le système hybride immédiatement et contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Si le ventilateur fonctionne: Faites contrôler le véhicule par le revendeur agréé Toyota ou le réparateur agréé Toyota le plus proche, ou tout autre réparateur de confiance.
Si "Surchauffe du système hybride Puissance de sortie réduite" s'affiche sur l'écran multifonctionnel
- Arrêtez le véhicule en lieu sûr.
- Arrêtez le système hybride et ouvrez le capot avec précaution.
- Une fois la température du système hybride abaissée, contrôlez les durites et le faisceau de radiateur (radiateur) pour vérifier l'absence de fuites
- Radiateur
- Ventilateur de refroidissement
Si une grande quantité de liquide de refroidissement fuit, contactez immédiatement un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
- Le niveau du liquide de refroidissement est correct lorsqu'il se trouve entre les repères "FULL" et "LOW" du réservoir.
- Réservoir
- Repère "FULL"
- Repère "LOW"
- Ajoutez au besoin du liquide de refroidissement.
Si vous ne disposez pas de liquide de refroidissement, vous pouvez utiliser de l'eau comme mesure d'urgence.
- Après avoir arrêté le système hybride et patientez au moins 5 minutes, démarrez le système hybride à nouveau et consultez l'écran multifonctionnel.
Si le message ne disparaît pas: Arrêtez le système hybride et contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Si le message ne s'affiche pas: La température du système hybride a baissé et le véhicule peut être conduit normalement.
Toutefois, si le message apparaît à nouveau fréquemment, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
AVERTISSEMENT
Pour éviter un accident ou des blessures pendant que vous inspectez sous le capot de votre véhicule
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des blessures graves telles que des brûlures.
- Si de la vapeur s'échappe de sous le capot, n'ouvrez pas ce dernier tant que la vapeur ne s'est pas dissipée. Le compartiment moteur peut être très chaud.
- Après que le système hybride ait été mis sur arrêt, vérifiez que le témoin "READY" est éteint. Lorsque le système hybride est en marche, le moteur à essence est susceptible de se mettre automatiquement en marche ou le ventilateur de refroidissement peut soudainement fonctionner même si le moteur à essence s'arrête. Ne touchez pas et ne vous approchez pas des pièces rotatives telles que le ventilateur, car vos doigts ou vêtements (en particulier les cravates ou les écharpes) peuvent s'y coincer, entraînant de graves blessures.
- Ne desserrez pas le bouchon du radiateur et le bouchon du
réservoir de liquide de
refroidissement alors que le radiateur et le système hybride sont chauds.
De la vapeur ou du liquide de refroidissement à haute température pourraient jaillir.
NOTE
Lorsque vous faites l'appoint en liquide de refroidissement moteur/de module de commande de puissance
Attendez que le système hybride ait refroidi avant de faire l'appoint en liquide de refroidissement moteur/de module de commande de puissance.
Lorsque vous ajoutez du liquide de refroidissement, ajoutez-le doucement. Si vous versez trop vite le liquide de refroidissement froid dans le système hybride chaud, vous risquez d'occasionner des dommages au système hybride.
Pour éviter d'endommager le système de refroidissement
Respectez les précautions suivantes:
- Évitez de contaminer le liquide de refroidissement avec des corps étrangers (tels que du sable ou de la poussière etc.).
- N'utilisez pas d'additifs de refroidissement.
