Toyota Camry Manuel de réparation XV50 (2011–2019): Soupape De Commande D'huile D'arbre A Cames

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

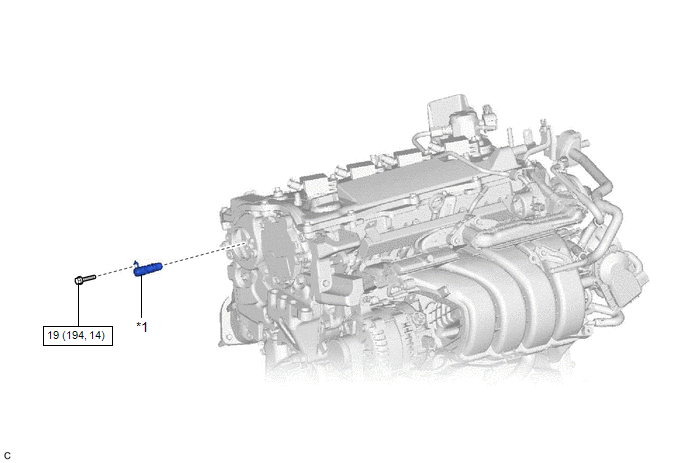

*1	ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (ENSEMBLE DE BOULON DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT)	-	-
	N*m (kgf*cm, ft*lbf): couple de serrage prescrit	-	-

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici

2. VERIFIER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (ENSEMBLE DE BOULON DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT)

(a) Vérifier la course du piston plongeur de la partie centrale de l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement). Course standard: 2,2 mm (0,0866 in.) minimum Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement).

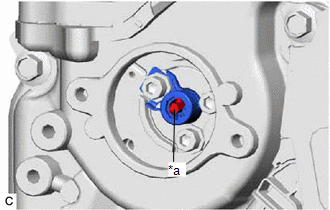

*a Piston plongeur

3. REPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (ENSEMBLE DE BOULON DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT)

(a) A l'aide d'une clé à douille à six pans de 5 mm, déposer le boulon. REMARQUE: Ne pas déposer les 2 autres boulons. CONSEIL: S'il est difficile de desserrer le boulon à cause des outils en contact avec la caisse du véhicule ou d'autres pièces, faire tourner le vilebrequin pour déplacer le boulon à une position où il peut être déposé facilement.

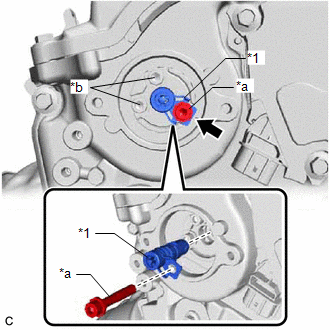

*1 Ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement) *a Boulon *b Ne pas déposer

(b) Déposer l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames) de l'ensemble de pignon de distribution d'arbre à cames d'échappement.

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (ENSEMBLE DE BOULON DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT)

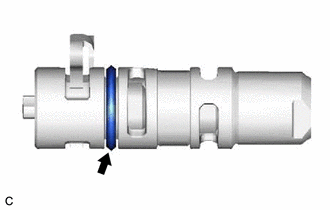

(a) Appliquer une fine couche d'huile moteur sur le joint torique de l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement). REMARQUE: En cas de réutilisation de l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames) il est impératif de vérifierle joint torique.

(b) Reposer provisoirement l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement) sur l'ensemble de pignon de distribution d'arbre à cames d'échappement.

REMARQUE:

Si l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulot de pignon de distribution d'arbre à cames d'échappement) a subi un choc ou une chute, le remplacer.

(c) A l'aide d'une clé à douille de six pans de 5 mm, reposer l'ensemble de soupape de commande d'huile de distribution d'arbre à cames (ensemble de boulon de pignon de distribution d'arbre à cames d'échappement) avec le boulon.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

2. REPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

Cliquer ici
