Toyota Camry Manuel de réparation XV50 (2011–2019): Soupape De Commutation De Pression D'huile

Pieces Constitutives

PIECES CONSTITUTIVES

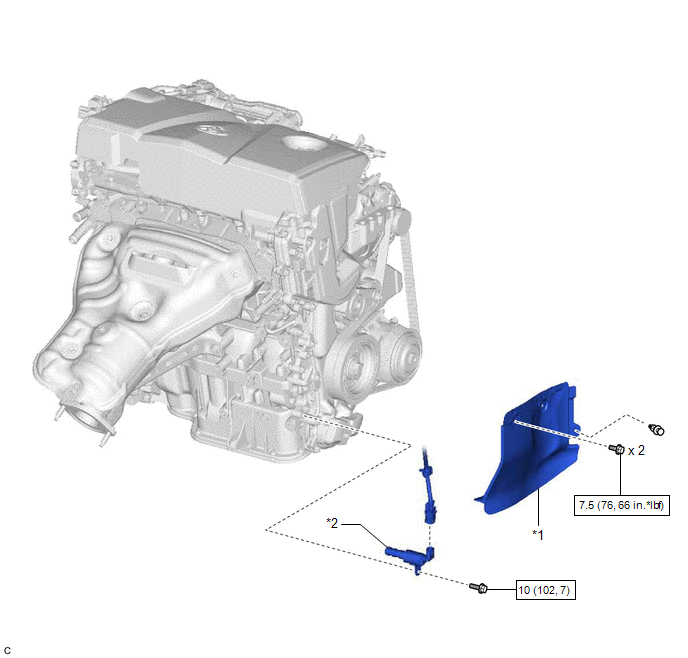

SCHEMA

*1	JOINT DE JOUE D'AILE AVANT DROITE	*2	ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE
	N*m (kgf*cm, ft*lbf): couple de serrage prescrit	-	-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. DEPOSER LE JOINT DE JOUE D'AILE AVANT DROITE

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE

(a) Débrancher le connecteur de l'ensemble de soupape de commande de pression d'huile.

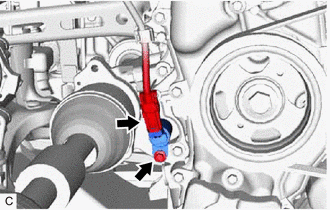

(b) A l'aide d'une clé à douille de 8 mm, déposer le boulon et l'ensemble de soupape de commande de pression d'huile de l'ensemble de cache de chaîne de distribution.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE

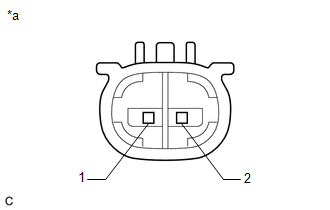

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 1 - 2 20°C (68°F) 6,2 à 8,2 Ω Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de soupape de commande de pression d'huile.

*a Pièce constitutive sans faisceau de câbles branché (ensemble de soupape de commande de pression d'huile)

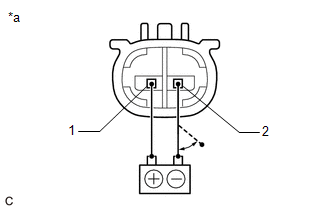

(b) Brancher un câble positif (+) de batterie sur la borne 1 et un câble négatif (-) sur la borne 2. S'assurer qu'un cliquetis se fait entendre en provenance de l'ensemble de soupape de commande de pression d'huile. REMARQUE: Vérifier que la borne de la batterie est entre 10 et 16 V avant d'effectuer ce test. Procéder à ce test dans les 10 secondes afin d'éviter de griller la bobine. Toujours activer et désactiver la tension du côté batterie et non du côté ensemble de soupape de commande de pression d'huile. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de soupape de commande de pression d'huile.

*a Pièce constitutive sans faisceau de câbles branché (ensemble de soupape de commande de pression d'huile)

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE

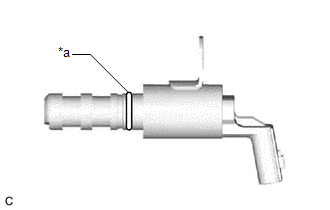

(a) Appliquer une fine couche d'huile moteur sur le joint torique de l'ensemble de soupape de commande de pression d'huile.

*a Joint torique

(b) A l'aide d'une clé à douille de 8 mm, reposer l'ensemble de soupape de commande de pression d'huile sur l'ensemble de cache de chaîne de distribution à l'aide du boulon.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

REMARQUE:

• En cas de réutilisation de l'ensemble de soupape de commande de pression d'huile, vérifier le joint torique.
• S'assurer que le joint torique n'est pas fissuré ou qu'il reste en place lors de la pose.

(c) Brancher le connecteur d'ensemble de soupape de commande de pression d'huile.

2. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR

Cliquer ici

3. REPOSER LE JOINT DE JOUE D'AILE AVANT DROITE

Cliquer ici
