SYSTEME DE DIAGNOSTIC
MODE D'AUTODIAGNOSTIC (AVEC LE TECHSTREAM)
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Utility / Wireless Door Lock Diagnosis Mode.
Body Electrical / Main Body / Utility|
Affichage du tester |
|---|
|
Wireless Door Lock Diagnosis Mode |
(e) Passer à l'étape suivante en fonction des indications affichées sur l'écran Techstream.

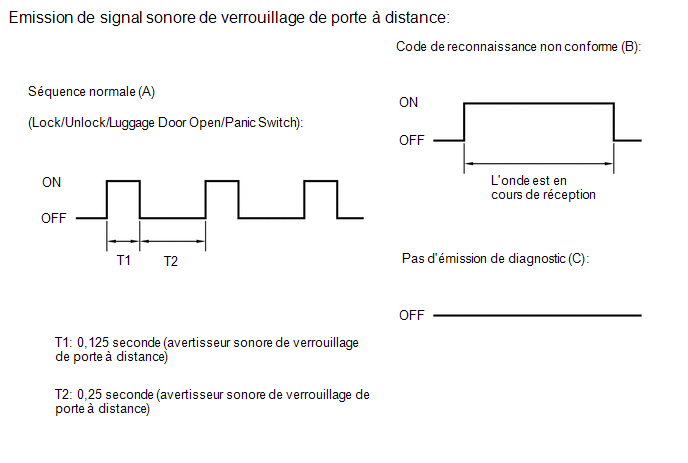

(f) S'assurer que le système est passé en mode d'autodiagnostic en vérifiant la séquence d'émission d'avertisseur sonore de verrouillage de porte à distance.

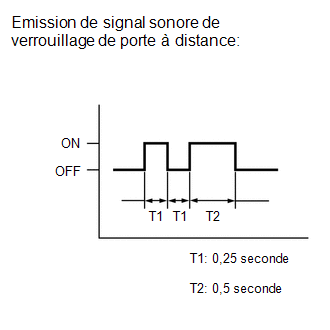

(g) Vérifier les résultats de diagnostic lorsque le contacteur de sous-ensemble défini de module d'émetteur de commande de porte est maintenu enfoncé. Les émissions de diagnostic peuvent être vérifiées grâce à l'émission de l'avertisseur sonore de verrouillage de porte à distance.
Résultat: |
Sortie d'avertisseur sonore de verrouillage de porte à distance |
Organe incriminé |
|---|---|
|
A | Normal (pas de dysfonctionnement) |
|
B | Enregistrer le code de la commande à distance |
|
C | Interférences au niveau de l'onde ou dysfonctionnement d'un élément correspondant |
Bornes De L'ecu
Data List / Active TestEcran noir
DESCRIPTION Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effect ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
*2 ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
- RELAIS BKUP LP
*3 ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE
*4 DLC3 ...
Echec de la communication CAN (registre de messages) (U1000)
DESCRIPTION Lorsque l'ensemble d'ECU d'avertissement de distance détermine que le circuit de communication CAN présente un dysfonctionnement pendant l'exécution de la fonction d'autodiagnostic, le DTC U1000 est enregistré.
N° de DTC Objet de la détection
Condition de détection du ...
