TABLEAU DU MODE DE SECURITE

Description

La fonction de sécurité permet de minimiser la perte du fonctionnement en cas de dysfonctionnement d'un capteur ou d'une électrovanne.

Sécurité

(a) Listes des commandes de sécurité:

Pièce défectueuse	Fonction
Capteur de régime de boîte de vitesses (NT)	La commande d'embrayage de blocage est neutralisée. Les changements de vitesse à sensibilité élevée sont neutralisés.
Capteur de régime de boîte de vitesses (NC)	La commande d'embrayage de blocage est neutralisée. Les changements de vitesse à sensibilité élevée sont neutralisés.
Electrovanne (SL1, SL2, SL3, SL4, SL5, SL6, SLT, SLU et SL)	Si l'ECM détecte un dysfonctionnement de l'électrovanne, il actionne la commande de sécurité.
Capteur de température ATF	La commande d'embrayage de blocage est neutralisée. Les changements de vitesse à sensibilité élevée sont neutralisés.
Alimentation électrique du ECM (la tension est basse)	Lors de la conduite en 1ère jusqu'en 5ème en cas de détection d'un dysfonctionnement, la boîte-pont est bloquée en 5ème. Lors de la conduite en 6ème jusqu'en 8ème en cas de détection d'un dysfonctionnement, la boîte-pont est bloquée au rapport réel.
Capteur de cliquetis	Lors de la conduite en 1ère jusqu'en 5ème en cas de détection d'un dysfonctionnement, le passage en 6ème ou plus est neutralisé. Lors de la conduite en 6ème minimum en cas de détection d'un dysfonctionnement, le passage à un rapport supérieur est neutralisé. La commande d'embrayage de blocage est neutralisée. Les changements de vitesse à sensibilité élevée sont neutralisés.
Communication CAN	Lors de la conduite en 1ère jusqu'en 3ème en cas de détection d'un dysfonctionnement, la boîte-pont est fixée en 3ème. Lors de la conduite en 4ème jusqu'en 8ème en cas de détection d'un dysfonctionnement, le passage à un rapport supérieur est neutralisé. La commande d'embrayage de blocage est neutralisée. Les changements de vitesse à sensibilité élevée sont neutralisés.
Electrovanne (SLU)	La commande d'embrayage de blocage est neutralisée. Le changement de vitesse de ou en 3ème ou en 4ème est neutralisé. Le changement de vitesse de ou en 6ème, 7ème ou 8ème est neutralisé.
Electrovanne (SLT)	La puissance du moteur est limitée. Les changements de vitesse à sensibilité élevée sont neutralisés. La commande d'embrayage de blocage est neutralisée. La boîte-pont est bloquée en 5ème.

(b) Tableau de fonctionnement normal d'électrovanne:

Vitesse	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Soupape d'électrovanne (SL1)	ON	ON	ON	ON	ON	OFF	OFF	OFF
Soupape d'électrovanne (SL2)	OFF	OFF	OFF	OFF	ON	ON	ON	ON
Soupape d'électrovanne (SL3)	OFF	OFF	ON	OFF	OFF	OFF	ON	OFF
Soupape d'électrovanne (SL4)	OFF	OFF	OFF	ON	OFF	ON	OFF	OFF
Soupape d'électrovanne (SL5)	OFF	ON	OFF	OFF	OFF	OFF	OFF	ON
Electrovanne (SL6)	ON	OFF	OFF	OFF	OFF	OFF	OFF	OFF

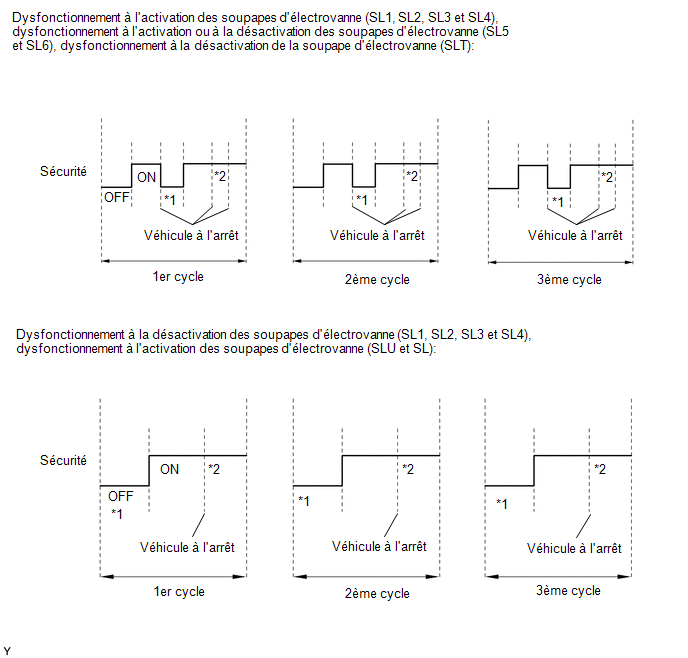

*1: La fonction de sécurité est annulée la première fois où le véhicule est arrêté.

*2: La fonction de sécurité n'est pas annulée après avoir arrêté le véhicule à plusieurs reprises.

Le fonctionnement du mode de sécurité est activé lorsque l'ECM détecte une anomalie.

Tableau des commandes du mode de diagnostic (électrovanne (SL1))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	1er	2ème	3ème	4ème	5ème	4ème à 5ème	3ème à 5ème	5ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	1er	2ème	3ème	4ème	5ème	5ème	5ème	5ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	N*	N*	N*	N*	N*	6ème	7ème	8ème
Commande de sécurité lors d'un dysfonctionnement à la désactivation	6ème	6ème	6ème	6ème	6ème	6ème	7ème	8ème

Tableau des commandes du mode de diagnostic (électrovanne (SL2))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	5ème	5ème	3ème à 5ème	4ème à 5ème	5ème	6ème	7ème	8ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	5ème	5ème	5ème	5ème	5ème	6ème	7ème	8ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	1er	2ème	3ème	4ème	N*	N*	N*	N*
Commande de sécurité lors d'un dysfonctionnement à la désactivation	1er	2ème	3ème	4ème	4ème	4ème	4ème	4ème

Tableau des commandes du mode de diagnostic (électrovanne (SL3))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	3ème	3ème	3ème	3ème	3ème à 5ème	7ème	7ème	7ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	3ème	3ème	3ème	3ème	3ème	7ème	7ème	7ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	1er	2ème	N*	4ème	5ème	6ème	N*	8ème
Commande de sécurité lors d'un dysfonctionnement à la désactivation	1er	2ème	4ème	4ème	5ème	6ème	6ème	8ème

Tableau des commandes du mode de diagnostic (électrovanne (SL4))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	4ème	4ème	3ème	4ème	4ème à 5ème	6ème	7ème	6ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	4ème	4ème	4ème	4ème	4ème	6ème	6ème	6ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	1er	2ème	3ème	N*	5ème	N*	7ème	8ème
Commande de sécurité lors d'un dysfonctionnement à la désactivation	1er	2ème	3ème	5ème	5ème	7ème	7ème	8ème

Tableau des commandes du mode de diagnostic (électrovanne (SL5))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	N*	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	2ème	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	1er	N*	3ème	4ème	5ème	6ème	7ème	N*
Commande de sécurité lors d'un dysfonctionnement à la désactivation	3ème	3ème	3ème	4ème	5ème	6ème	7ème	7ème

Tableau des commandes du mode de diagnostic (électrovanne (SL6))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	1er	N*	3ème	4ème	5ème	6ème	7ème	N*
Commande de sécurité lors d'un dysfonctionnement à l'activation	3ème	3ème	3ème	4ème	5ème	6ème	7ème	7ème
Dysfonctionnement à la désactivation (sans commande de sécurité)	N*	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Commande de sécurité lors d'un dysfonctionnement à la désactivation	2ème	2ème	3ème	4ème	5ème	6ème	7ème	8ème

Tableau des commandes du mode de diagnostic (électrovanne (SLT))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Dysfonctionnement à la désactivation (sans commande de sécurité) (pression MAX)	1er	5ème	3ème à 5ème	4ème à 5ème	5ème	4ème à 5ème	3ème à 5ème	5ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	Bloquée en 5ème

Rapport en conditions normales

1er

2ème

3ème

4ème

5ème

6ème

7ème

8ème

Dysfonctionnement à la désactivation

(sans commande de sécurité)

(pression MAX)

1er

5ème

3ème à 5ème

4ème à 5ème

5ème

4ème à 5ème

3ème à 5ème

5ème

Commande de sécurité lors d'un dysfonctionnement à l'activation

Bloquée en 5ème

Tableau des commandes du mode de diagnostic (électrovanne (SLU))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité)	1er	2ème	3ème ou N*	4ème ou N*	5ème	6ème ou N*	7ème ou N*	8ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	1er	2ème	5ème	5ème	5ème	5ème	5ème	8ème

Rapport en conditions normales

1er

2ème

3ème

4ème

5ème

6ème

7ème

8ème

*: Point mort

Dysfonctionnement à l'activation

(sans commande de sécurité)

1er

2ème

3ème ou N*

4ème ou N*

5ème

6ème ou N*

7ème ou N*

8ème

Commande de sécurité lors d'un dysfonctionnement à l'activation

1er

2ème

5ème

8ème

Tableau des commandes du mode de diagnostic (électrovanne (SL))

Rapport en conditions normales	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
*: Point mort
Dysfonctionnement à l'activation (sans commande de sécurité) (pression MIN)	1er	2ème	3ème ou N*	4ème ou N*	5ème	6ème ou N*	7ème ou N*	8ème
Commande de sécurité lors d'un dysfonctionnement à l'activation	1er	2ème	5ème	5ème	5ème	5ème	5ème	8ème

Rapport en conditions normales

1er

2ème

3ème

4ème

5ème

6ème

7ème

8ème

*: Point mort

Dysfonctionnement à l'activation

(sans commande de sécurité)

(pression MIN)

1er

2ème

3ème ou N*

4ème ou N*

5ème

6ème ou N*

7ème ou N*

8ème

Commande de sécurité lors d'un dysfonctionnement à l'activation

1er

2ème

5ème

8ème

CONSEIL:

En cas de coupure ou de court-circuit, l'ECM cesse d'envoyer du courant à l'électrovanne présentant la coupure ou le court-circuit.
