VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE TOIT OUVRANT (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: |
Branchement du tester |
Condition | Condition spécifiée | |
3 - 15 | Contacteur UP enfoncé |
En dessous de 100 Ω | |
3 - 15 | Contacteur UP non enfoncé |
1 kΩ minimum | |
18 - 15 | Contacteur DOWN enfoncé |
En dessous de 100 Ω | |
18 - 15 | Contacteur DOWN non enfoncé |
1 kΩ minimum | |
5 - 15 | Contacteur OPEN enfoncé |
En dessous de 100 Ω | |
5 - 15 | Contacteur OPEN non enfoncé |
1 kΩ minimum | |
4 - 15 | Contacteur CLOSE enfoncé |
En dessous de 100 Ω | |
4 - 15 | Le contacteur CLOSE n'est pas enfoncé |
1 kΩ minimum | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de toit ouvrant (sous-ensemble de boîtier de console de toit). |
 |
|

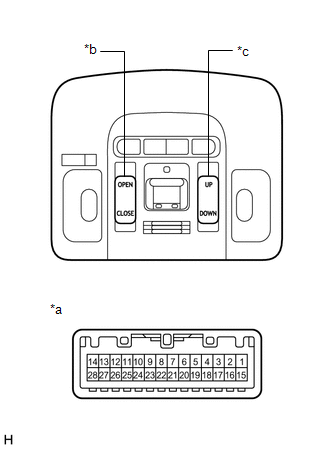

*a | Pièce constitutive sans faisceau de câbles branché
(Contacteur de toit ouvrant (sous-ensemble de boîtier de console de toit)) | |
*a | Contacteur de toit ouvrant | |
*b | Contacteur d'inclinaison | | |
2. VERIFIER LE CONTACTEUR DE TOIT OUVRANT PANORAMIQUE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: |
Branchement du tester |
Condition | Condition spécifiée | |
5 - 15 | Contacteur de coulissement du toit ouvrant vers l'arrière |
En dessous de 100 Ω | |
5 - 15 | Faire glisser vers l'arrière du contacteur de toit ouvrant fonctionne |
1 kΩ minimum | |
4 - 15 | Contacteur de coulissement du toit ouvrant vers l'avant |
En dessous de 100 Ω | |
4 - 15 | Ce n'est pas le cas de coulissement du contacteur de toit ouvrant vers l'avant |
1 kΩ minimum | |
19 - 15 | Contacteur TILT enfoncé |
En dessous de 100 Ω | |
19 - 15 | Contacteur TILT non enfoncé |
1 kΩ minimum | |
3 - 15 | Contacteur de pare-soleil de toit ouvrant vers l'arrière |
En dessous de 100 Ω | |
3 - 15 | Faire glisser vers l'arrière du contacteur de pare-soleil de toit fonctionne |
1 kΩ minimum | |
18 - 15 | Contacteur de pare-soleil de toit ouvrant vers l'avant |
En dessous de 100 Ω | |
18 - 15 | Contacteur de pare-soleil de toit ouvrant vers l'avant fonctionne |
1 kΩ minimum | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de toit ouvrant panoramique (sous-ensemble de boîtier de console de toit). |
 |
|

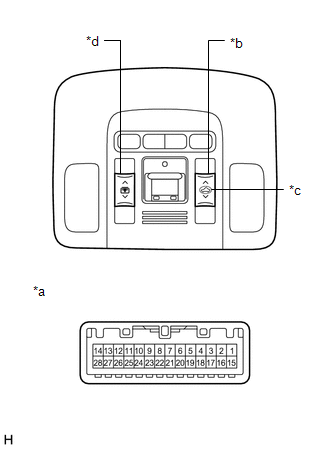

*a | Pièce constitutive sans faisceau de câbles branché
(Contacteur de toit ouvrant panoramique (sous-ensemble de boîtier de console de toit)) | |
*b | Contacteur de toit ouvrant | |
*c | Contacteur d'inclinaison | |
*d | Contacteur de pare-soleil de toit | | |
