VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE PRESSION DE CARBURANT (SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR)
REMARQUE:
(a) Vérifier la tension de sortie du capteur de pression de carburant.

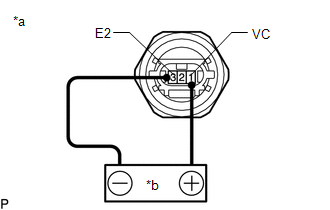

(1) Appliquer une tension de 5 V entre les bornes 1 (VC) et 3 (E2). REMARQUE:
CONSEIL: Si une alimentation électrique stable n'est pas disponible, brancher 4 batteries au nickel-métal-hydrure (de 1,2 V chaque) ou équivalent en série. |
|

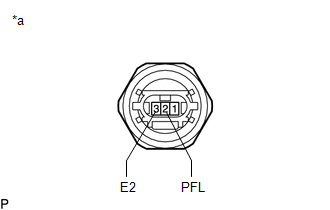

(2) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
*: La tension de sortie varie en fonction de la tension appliquée aux bornes. Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de pression de carburant (sous-ensemble de tuyau d'alimentation en carburant avec capteur). |
|
