Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Du Fonctionnement

VERIFICATION DU FONCTIONNEMENT

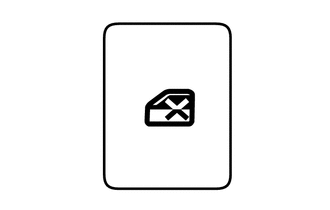

VERIFIER LA FONCTION DE VERROUILLAGE DE VITRE

CONSEIL:

Avant de vérifier le fonctionnement du contacteur de verrouillage de vitre, s'assurer que le contacteur de verrouillage de vitre en position OFF (le contacteur n'est pas enfoncé).

(a) Mettre le contacteur de verrouillage de vitre de l'ensemble de contacteur principal de réseau multiplex en position ON (enfoncé) et vérifier que les fenêtres côté passager avant et que les fenêtre arrière sont désactivées.

OK:

Les vitres du passager avant et les vitres arrière sont désactivées.

(b) Mettre le contacteur de verrouillage de vitre en position OFF (non enfoncé) et vérifier que les vitres côté passager avant et les vitres arrière peuvent être actionnées normalement.

OK:

Les vitres du passager avant et les vitres arrière fonctionnent normalement.

VERIFIER LA FONCTION MANUAL UP/DOWN

(a) S'assurer que la vitre électrique de porte côté conducteur fonctionne de la manière suivante:

OK

Condition

Contacteur principal

Fonctionnement du contacteur

Vitre électrique

Contacteur d'allumage en position ON

Porte conducteur

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

(b) Vérifier que la vitre électrique de la porte côté passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:

OK

Condition

Contacteur de lève-vitre

Fonctionnement du contacteur

Vitre électrique

  • Contacteur d'allumage en position ON
  • Contacteur de verrouillage de vitre en position OFF

Porte du passager avant

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

Porte arrière gauche

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

Porte arrière droite

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

VERIFIER LA FONCTION AUTO UP/DOWN

(a) S'assurer que la vitre électrique de porte côté conducteur fonctionne de la manière suivante:

OK

Condition

Contacteur principal

Fonctionnement du contacteur

Vitre électrique

Contacteur d'allumage en position ON

Porte conducteur

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

(b) Vérifier que la vitre électrique de la porte côté passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:

OK

Condition

Contacteur de lève-vitre

Fonctionnement du contacteur

Vitre électrique

  • Contacteur d'allumage en position ON
  • Contacteur de verrouillage de vitre en position OFF

Porte du passager avant

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

Porte arrière gauche

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

Porte arrière droite

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

VERIFIER LA FONCTION MANUAL UP/DOWN A DISTANCE

(a) Vérifier que la vitre électrique de la porte côté passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:

OK

Condition

Contacteur principal

Fonctionnement du contacteur

Vitre électrique

  • Contacteur d'allumage en position ON
  • Contacteur de verrouillage de vitre en position OFF

Porte du passager avant

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

Porte arrière gauche

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

Porte arrière droite

Tiré de moitié vers le haut

UP (se ferme)

Enfoncé de moitié

DOWN (s'ouvre)

VERIFIER LA FONCTION AUTO UP/DOWN A DISTANCE

(a) Vérifier que la vitre électrique de la porte côté passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:

OK

Condition

Contacteur principal

Fonctionnement du contacteur

Vitre électrique

  • Contacteur d'allumage en position ON
  • Contacteur de verrouillage de vitre en position OFF

Porte du passager avant

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

Porte arrière gauche

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

Porte arrière droite

Tiré (opération à une seule manipulation)

AUTO UP (se ferme)

Enfoncé (opération à une seule manipulation)

AUTO DOWN (s'ouvre)

VERIFIER LE FONCTIONNEMENT SANS LA CLE

(a) S'assurer que chaque vitre électrique peut être actionnée à l'aide de l'ensemble de contacteur principal de réseau multiplex, de l'ensemble de contacteur de lève-vitre électrique ou de l'ensemble de contacteur de lève-vitre électrique arrière après avoir mis le contacteur d'allumage en position OFF.

CONSEIL:

Si le contacteur de verrouillage de vitre est en position ON, les vitres électriques ne peuvent pas être actionnées à l'aide de l'ensemble de contacteur de lève-vitre électrique ni des ensembles de contacteur de lève-vitre électrique arrière. Par conséquent, mettre le contacteur de verrouillage de vitre en position OFF avant de vérifier le fonctionnement de la vitre électrique.

(b) S'assurer que le fonctionnement sans clé ne s'active pas immédiatement après l'ouverture de la porte du conducteur ou du passager avant.

CONSEIL:

(c) S'assurer que toutes les vitres électriques ne peuvent pas être activées si le contacteur d'allumage est en position OFF depuis plus de 45 secondes environ.

VERIFIER LE FONCTIONNEMENT ASSOCIE A L'EMETTEUR DE COMMANDE A DISTANCE*

(a) S'assurer que toutes les vitres électriques fonctionnent de la manière suivante pendant le fonctionnement de la clé:

OK

Condition

Fonctionnement de l'émetteur

Vitre électrique

La clé n'est pas dans le véhicule et toutes les portes sont fermées et verrouillées

Contacteur UNLOCK actionné pendant plus de 3 secondes

DOWN (s'ouvre)

La clé n'est pas dans le véhicule et toutes les portes sont fermées et verrouillées

Contacteur UNLOCK relâché

STOP

VERIFIER LA FONCTION ASSOCIEE A LA CLE*

(a) S'assurer que toutes les vitres électriques fonctionnent de la manière suivante:

OK

Condition

Fonctionnement du barillet de serrure de porte

Vitre électrique

Aucun sous-ensemble d'émetteur de clé ne se trouve à l'intérieur du véhicule, et toutes les portes sont fermées

Tourné(e) en position de verrouillage et maintenu(e) pendant plus de 1,5 seconde

UP (se ferme)

La clé n'est pas dans le véhicule et toutes les portes sont fermées

Retour à la position neutre

STOP

La clé n'est pas dans le véhicule et toutes les portes sont fermées

Tourné(e) en position de déverrouillage et maintenu(e) pendant plus de 1,5 seconde

DOWN (s'ouvre)

La clé n'est pas dans le véhicule et toutes les portes sont fermées

Retour à la position neutre

STOP

VERIFIER LA FONCTION D'AVERTISSEMENT D'OUVERTURE DE VITRE

(a) Ouvrir une vitre à l'aide du contacteur de vitre électrique.

(b) Mettre le contacteur d'allumage de la position ON à la position OFF, ouvrir la porte du conducteur avec la clé à l'intérieur du véhicule et s'assurer que le signal sonore de l'ensemble de combiné d'instruments retentit une fois. Par la suite, s'assurer que le message "Window opened" s'affiche sur l'écran multifonction de l'ensemble de combiné d'instruments.

VERIFIER LA FONCTION ANTICOINCEMENT

(a) Vérifier le fonctionnement de base.

ATTENTION:

Ne pas mettre les doigts entre l'encadrement de porte et la vitre de porte pour vérifier la fonction anticoincement. Pendant la vérification, veiller d'ailleurs à protéger toute partie du corps.

CONSEIL:

La fonction anticoincement est opérationnelle aussi bien pendant les fonctions de fermeture automatique que manuelle alors que le moteur a démarré ou que le contacteur d'allumage est en position ON, et également pendant environ 45 secondes après que le contacteur d'allumage a été mis en position OFF.

(1) Ouvrir complètement la vitre électrique.

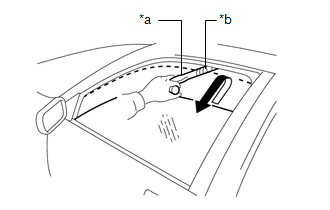

*a

Vérifier le montage

*b

Chiffon

(2) Envelopper un calibre de vérification dans un morceau de tissu et le placer près de la position complètement fermée de la vitre électrique.

(3) Actionner la fonction de fermeture automatique ou manuelle et s'assurer que la vitre électrique s'arrête et descend une fois que le calibre de vérification est coincé entre la vitre de porte et l'encadrement de porte, puis s'arrête.

CONSEIL:

(4) Alors que la vitre électrique descend, s'assurer que la vitre de porte ne peut pas être refermée en utilisant le contacteur de vitre électrique.

VERIFIER DE LA FONCTION ANTICROCHET

(a) Vérifier le fonctionnement de base.

ATTENTION:

Ne pas mettre les doigts entre l'encadrement de porte et la vitre de porte pour vérifier la fonction anticoincement. Pendant la vérification, veiller d'ailleurs à protéger toute partie du corps.

CONSEIL:

La fonction anticrochet est opérationnelle aussi bien pendant les fonctions d'ouverture automatique que manuelle lorsque le moteur a démarré ou que le contacteur d'allumage est en position ON, et également pendant environ 45 secondes après que le contacteur d'allumage a été mis en position OFF.

(1) Fermer complètement toutes les vitres électriques.

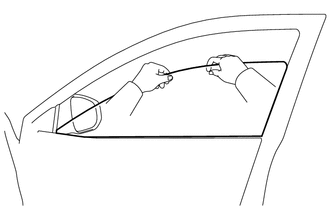

(2) Actionne les fonctions d'ouverture automatique ou manuelle de vitre électrique, saisir le bord supérieur de la vitre de porte avec un ou deux mains et s'assurer que le fonctionnement de la vitre électrique s'arrête.

CONSEIL:

Après l'activation de la fonction anticrochet lorsqu'une opération d'ouverture automatique ou manuelle a été effectuée, la fonction anticrochet ne fonctionnera pas si l'activation de la fonction d'ouverture manuelle est effectuée à nouveau dans un délai d'environ 4 secondes.

VERIFIER L'ECLAIRAGE DE LA LED DU CONTACTEUR DE VITRE ELECTRIQUE

(a) Vérifier si la LED est éclairée (ensemble de contacteur principal de réseau multiplex).

(1) Vérifier si les LED situées dans l'ensemble de contacteur principal de réseau multiplex s'allument lorsque le contacteur de de feux de route/croisement est en position TAIL.

(b) Vérifier si la LED s'allume (ensemble de contacteur de lève-vitre électrique).

(1) Vérifier si les LED situées dans l'ensemble de contacteur de lève-vitre électrique s'allument lorsque le contacteur d'inverseur feux de route/croisement est en position TAIL.

(c) Vérifier si la LED s'allume (ensemble de contacteur de lève-vitre électrique arrière).

(1) Vérifier si les LED situées dans l'ensemble de contacteur de lève-vitre électrique arrière s'allument lorsque le contacteur d'inverseur feux de route/croisement est en position TAIL.
