Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Du Fonctionnement

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Aide Au Stationnement / Systeme De Moniteur / Systeme D'aide Au Stationnement Intuitif / Verification Du Fonctionnement

VERIFICATION DU FONCTIONNEMENT

Système d'autodiagnostic

(a) Si l'ensemble d'ECU d'avertissement de distance détecte la présence d'un dysfonctionnement du capteur à ultrasons, une indication de dysfonctionnement s'affiche sur l'ensemble de combiné d'instruments et l'ensemble d'autoradio et d'affichage.

Elément défectueux

Condition de détection

Message d'avertissement

(Ecran multifonction)

Le signal sonore retentit

(Signal sonore d'avertissement de distance n° 1)

Organe incriminé

Indication de gel
  • Le capteur à ultrasons est recouvert par un corps étranger, comme de la boue ou de la neige
  • Le capteur à ultrasons est recouvert de gel

Parking Assist Unavailable Clean Parking Assist Sensor

â—‹
  • Vérifier qu'aucun corps étranger n'est fixé aux capteurs à ultrasons et les zones voisines

    Cliquer ici

  • S'il n'y a pas de corps étranger sur les capteurs à ultrasons et les zones environnantes, vérifier si des DTC sont émis

    Cliquer ici

Indication de coupure de circuit
  • Il y a une coupure de circuit entre l'ensemble d'ECU d'avertissement de distance et le capteur à ultrasons
  • Le capteur à ultrasons présente un dysfonctionnement

Parking Assist Malfunction Visit Your Dealer

â—‹

Vérifier si des DTC sont émis

Cliquer ici

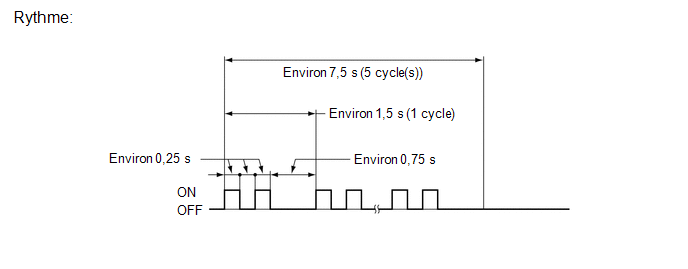

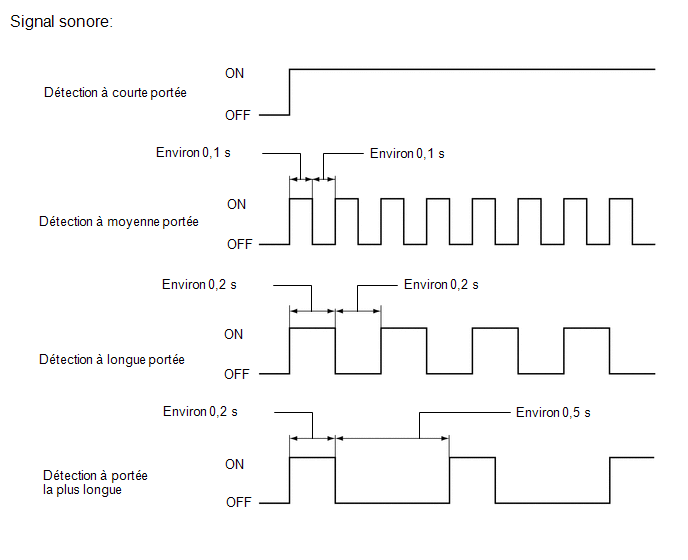

(1) Retentissement de l'avertisseur sonore (avertisseur sonore d'avertissement de distance n° 1)

CONSEIL:

Le retentissement du signal sonore s'arrête après environ 7,5 secondes.

MESURE DE LA ZONE DE DETECTION ET VERIFICATION DE L'AFFICHAGE

REMARQUE:

Effectuer les instructions et la vérification suivantes avec le levier de changement de vitesse dans une position autre que P. Veiller à serrer le levier de stationnement et à enfoncer fermement la pédale de frein pour empêcher le véhicule de se déplacer.

(a) Mettre le contacteur du moteur en position ON (IG).

(b) Activer le système d'aide au stationnement intuitif.

(c) Mesure de la zone de détection:

(1) Déplacer le levier de changement de vitesse en fonction du tableau ci-dessous.

Zone de mesure

Position du levier de changement de vitesse

Angle avant

Dans toute position autre que P

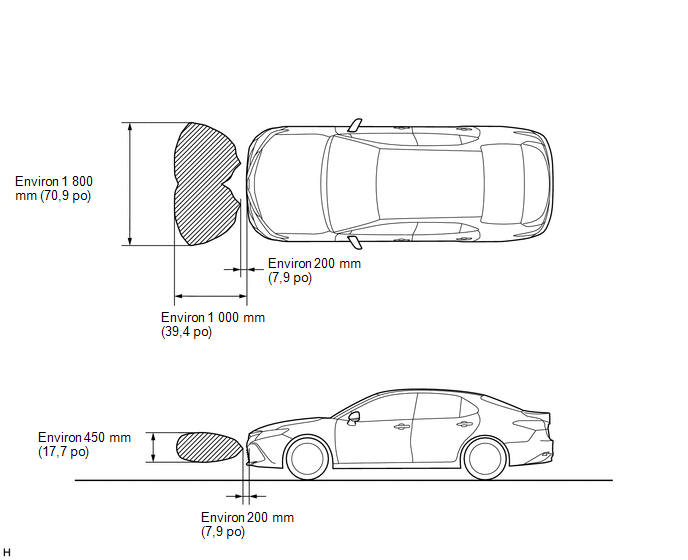

Centre avant

Dans toutes positions autres que P ou R

Coin arrière

R

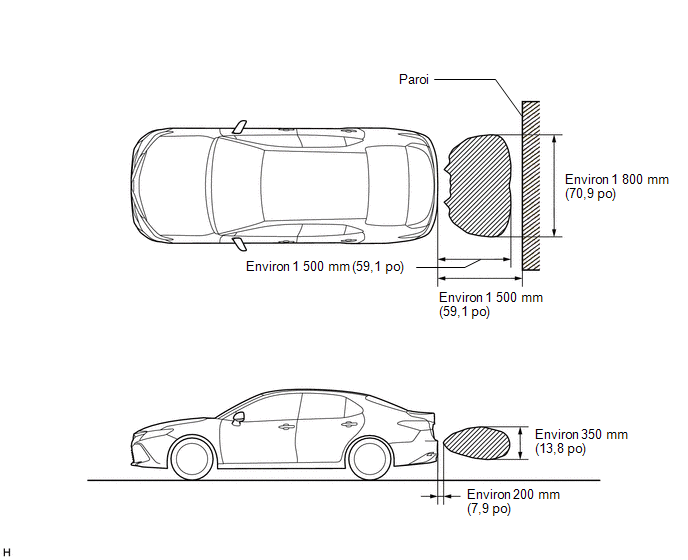

Centre arrière

(2) Déplacer un pôle de 60 mm (2,4 po) de diamètre près de chaque capteur pour mesurer leur zone de détection. Lors de la mesure de la détection à portée la plus longue du sonar central avant et du sonar central arrière, utiliser un mur ou un équivalent.

REMARQUE:

Ces zones de détections s'appliquent lorsque le pôle de 60 mm (2,4 po) de diamètre est placé perpendiculairement au sol. La zone de détection varie en fonction de la méthode de mesure et du type d'obstacles (comme les murs par exemple).

CONSEIL:

Déplacer un pôle de présenter l'assistant.

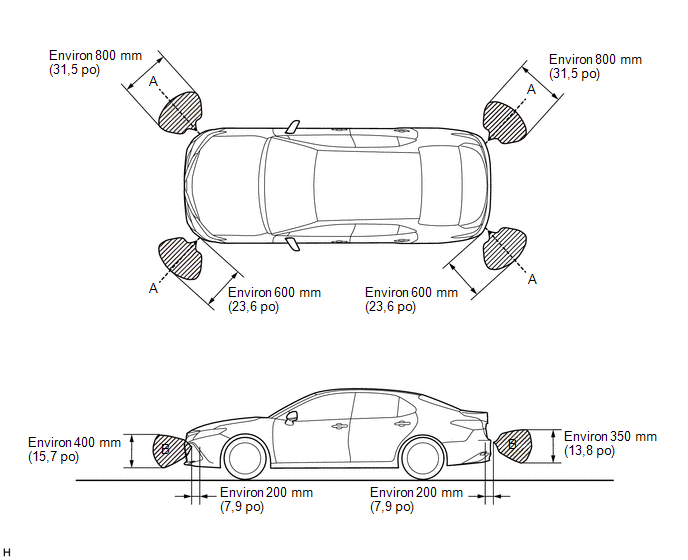

Zone de détection du sonar d'angle Zone de détection du sonar central avant Zone de détection du sonar central arrière

(d) Vérification du fonctionnement de l'affichage de sonar d'angle avant et du signal sonore

(1) Lorsque le capteur à ultrasons d'angle avant détecte un obstacle, vérifier les affichages et s'assurer que le signal sonore retentit.

Condition de fonctionnement

Contacteur du moteur

Système d'aide au stationnement intuitif

Position du levier de changement de vitesse

Vitesse du véhicule

ON (IG)

ON

Dans toute position autre que P

En dessous d'environ 10 km/h (6 mi/h) si la vitesse augmente

*a

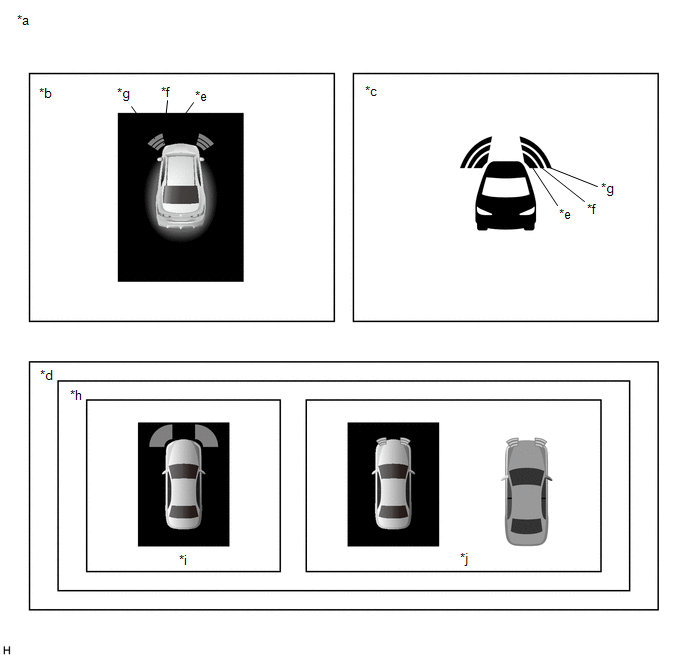

Exemple (sonar d'angle avant)

*b

Ecran multifonction

*c

Affichage tête haute (avec système d'affichage tête haute)

*d

Affichage multifonction

*e

Détection à courte portée

*f

Détection à moyenne portée

*g

Détection à longue portée

*h

Affichage coopératif

*i

avec système de moniteur d'aide au stationnement

*j

avec système de moniteur de rétroviseur panoramique

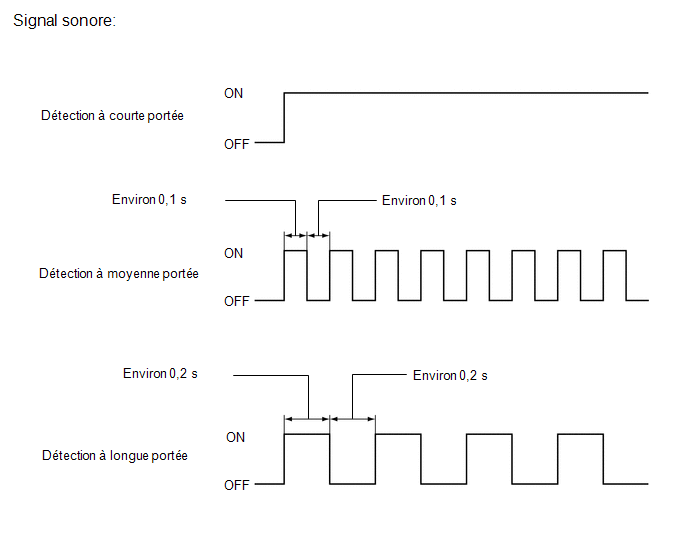

Standard:

Ecran multifonction et avertisseur sonore

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre
Affichage tête haute et signal sonore (affichage coopératif (avec système d'affichage tête haute))

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre
Affichage multifonction et signal sonore (affichage coopératif)

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Couleur des barres affichée: Rouge (allumé)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

CONSEIL:

Les ultrasons servent à mesurer la zone de détection; cependant, la zone de détection peut varier en fonction de la température ambiante.

(e) Vérification du fonctionnement de l'affichage de sonar central avant et du signal sonore

(1) Lorsque le capteur à ultrasons central avant détecte un obstacle, vérifier l'affichage et s'assurer que le signal sonore retentit.

Condition de fonctionnement

Contacteur du moteur

Système d'aide au stationnement intuitif

Position du levier de changement de vitesse

Vitesse du véhicule

ON (IG)

ON

Dans toutes positions autres que P ou R

En dessous d'environ 10 km/h (6 mi/h) si la vitesse augmente

*a

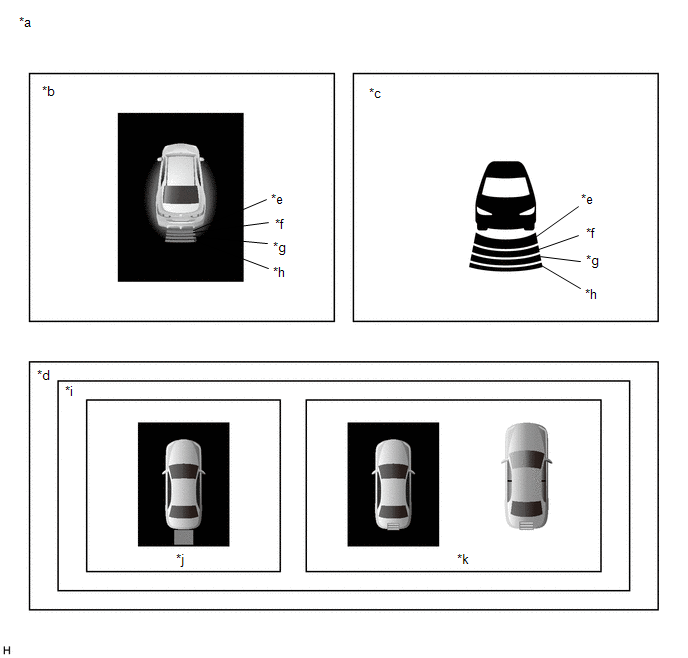

Exemple (sonar central avant)

*b

Ecran multifonction

*c

Affichage tête haute (avec système d'affichage tête haute)

*d

Affichage multifonction

*e

Détection à courte portée

*f

Détection à moyenne portée

*g

Détection à longue portée

*h

Détection à portée la plus longue

*i

Affichage coopératif

*j

avec système de moniteur d'aide au stationnement

*k

avec système de moniteur de rétroviseur panoramique

-

-

Standard:

Ecran multifonction et avertisseur sonore

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 000 +/- 100 mm (23,6 +/- 2,36 à 39,4 +/- 3,94 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Nombre de barres affichées: 4 (allumées)

Paroi
Affichage tête haute et signal sonore (affichage coopératif (avec système d'affichage tête haute))

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 000 +/- 100 mm (23,6 +/- 2,36 à 39,4 +/- 3,94 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Nombre de barres affichées: 4 (allumées)

Paroi
Affichage multifonction et signal sonore (affichage coopératif)

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Couleur des barres affichée: Rouge (allumé)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 000 +/- 100 mm (23,6 +/- 2,36 à 39,4 +/- 3,94 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Couleur des barres affichée: Jaune (clignote)

Paroi

CONSEIL:

Les ultrasons servent à mesurer la zone de détection; cependant, la zone de détection peut varier en fonction de la température ambiante.

(f) Vérification du fonctionnement de l'affichage de sonar d'angle arrière et du signal sonore

(1) Lorsque le capteur à ultrasons d'angle arrière détecte un obstacle, vérifier l'affichage et s'assurer que le signal sonore retentit.

Condition de fonctionnement

Contacteur du moteur

Système d'aide au stationnement intuitif

Position du levier de changement de vitesse

Vitesse du véhicule

ON (IG)

ON

R

En dessous d'environ 10 km/h (6 mi/h) si la vitesse augmente

*a

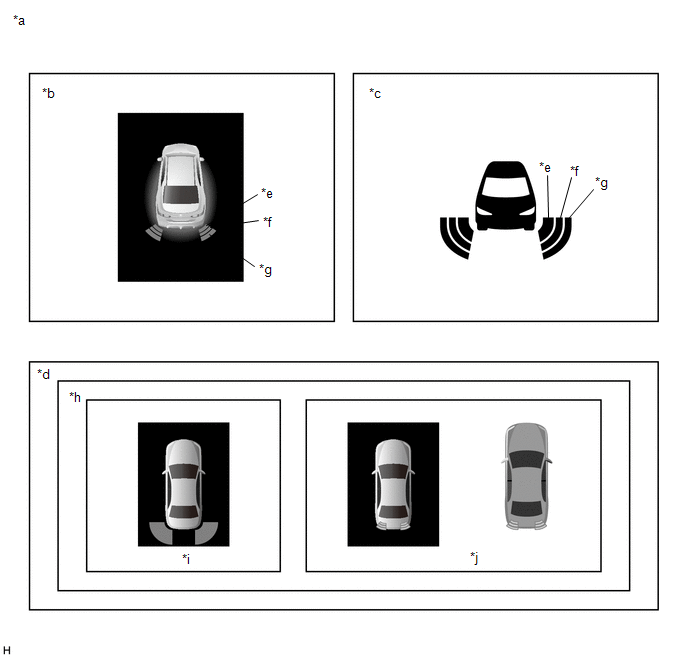

Exemple (sonar d'angle arrière)

*b

Ecran multifonction

*c

Affichage tête haute (avec système d'affichage tête haute)

*d

Affichage multifonction

*e

Détection à courte portée

*f

Détection à moyenne portée

*g

Détection à longue portée

*h

Affichage coopératif

*i

avec système de moniteur d'aide au stationnement

*j

avec système de moniteur de rétroviseur panoramique

Standard:

Ecran multifonction et avertisseur sonore

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre
Affichage tête haute et signal sonore (affichage coopératif (avec système d'affichage tête haute))

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre
Affichage multifonction et signal sonore (affichage coopératif)

Zone de détection

Pendant l'évaluation

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Couleur des barres affichée: Rouge (allumé)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

CONSEIL:

Les ultrasons servent à mesurer la zone de détection; cependant, la zone de détection peut varier en fonction de la température ambiante.

(g) Vérification du fonctionnement de l'affichage de sonar central arrière et du signal sonore

(1) Lorsque le capteur à ultrasons central arrière détecte un obstacle, vérifier l'affichage et s'assurer que le signal sonore retentit.

Condition de fonctionnement

Contacteur du moteur

Système d'aide au stationnement intuitif

Position du levier de changement de vitesse

Vitesse du véhicule

ON (IG)

ON

R

En dessous d'environ 10 km/h (6 mi/h) si la vitesse augmente

*a

Exemple (sonar central arrière)

*b

Ecran multifonction

*c

Affichage tête haute (avec système d'affichage tête haute)

*d

Affichage multifonction

*e

Détection à courte portée

*f

Détection à moyenne portée

*g

Détection à longue portée

*h

Détection à portée la plus longue

*i

Affichage coopératif

*j

avec système de moniteur d'aide au stationnement

*k

avec système de moniteur de rétroviseur panoramique

-

-

Standard:

Ecran multifonction et avertisseur sonore

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 500 +/- 150 mm (23,6 +/- 2,36 à 59,1 +/- 5,91 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Nombre de barres affichées: 4 (allumées)

Paroi
Affichage tête haute et signal sonore (affichage coopératif (avec système d'affichage tête haute))

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Nombre de barres affichées: 1 (clignotante)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Nombre de barres affichées: 2 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Nombre de barres affichées: 3 (allumées)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 500 +/- 150 mm (23,6 +/- 2,36 à 59,1 +/- 5,91 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Nombre de barres affichées: 4 (allumées)

Paroi
Affichage multifonction et signal sonore (affichage coopératif)

Zone de détection

Pendant la détection

Obstacle

Détection à courte portée

Dans une plage d'environ 350 +/- 40 mm (13,8 +/- 1,57 po)

Signal sonore: Retentit en continu

Couleur des barres affichée: Rouge (allumé)

Pôle de 60 mm (2,4 po) de diamètre

Détection à moyenne portée

D'environ 350 +/- 40 à 450 +/- 50 mm (13,8 +/- 1,57 à 17,7 +/- 1,97 po)

Signal sonore: Retentit par intermittence (ON: 0,1 s / OFF: 0,1 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à longue portée

D'environ 450 +/- 50 à 600 +/- 60 mm (17,7 +/- 1,97 à 23,6 +/- 2,36 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,2 s)

Couleur des barres affichée: Jaune (clignote)

Pôle de 60 mm (2,4 po) de diamètre

Détection à portée la plus longue

D'environ 600 +/- 60 à 1 500 +/- 150 mm (23,6 +/- 2,36 à 59,1 +/- 5,91 po)

Signal sonore: Retentit par intermittence (ON: 0,2 s / OFF: 0,5 s)

Couleur des barres affichée: Jaune (clignote)

Paroi

CONSEIL:

Les ultrasons servent à mesurer la zone de détection; cependant, la zone de détection peut varier en fonction de la température ambiante.

Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Utiliser la procédure suivante pour rechercher les pannes du système d'aide au stationnement intuitif. *: Utiliser le Techstream. PROCEDURE 1. VEHICULE AMENE A L'ATELIER ...

Parametres Personnalisables
PARAMETRES PERSONNALISABLES PERSONNALISER LE SYSTEME D'AIDE AU STATIONNEMENT INTUITIF (a) Personnalisation à l'aide du Techstream. REMARQUE: Lorsque le client demande la modification d'une fonction, s'assurer en premier lieu que cette foncti ...

D'autres materiaux:

Circuit du capteur d'embardée (C1AA4,C1AA5)
DESCRIPTION La caméra de reconnaissance de marche avant reçoit les signaux de stabilité du véhicule transmis par le capteur d'embardée (ensemble de capteur d'airbag). Si le capteur d'embardée (ensemble de capteur d'airbag) détecte un signal anormal de capteur d'embardée ou une tension d'alim ...

Le fonctionnement n'est pas accepté même si le contacteur de climatisation est actionné
DESCRIPTION Si le système de climatisation ne peut pas fonctionné avec le panneau de commande de climatisation (ensemble d'autoradio et de système d'affichage)*1 ou l'ensemble de commande de climatisation*2, les zones incriminées suivantes peuvent être mises en cause. Symptà ...

Dysfonctionnement de la tension élevée d'alimentation électrique (C1417)
DESCRIPTION Lorsqu'un dysfonctionnement est détecté dans le circuit de l'alimentation électrique, l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) enregistre ce DTC et neutralise le fonctionnement ABS par le biais de la fonction de sécurité. Ce DTC est enregistré lorsque la t ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
