DESCRIPTION
Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'ensemble d'antenne de navigation.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B15C0 | Anomalie dans le branchement de l'antenne de GPS (court-circuit) |
Dysfonctionnement de l'antenne de navigation |
|
| B15C1 |
Anomalie dans le branchement de l'antenne de GPS (rupture) |
Dysfonctionnement de la source d'alimentation électrique de l'antenne de navigation |
|

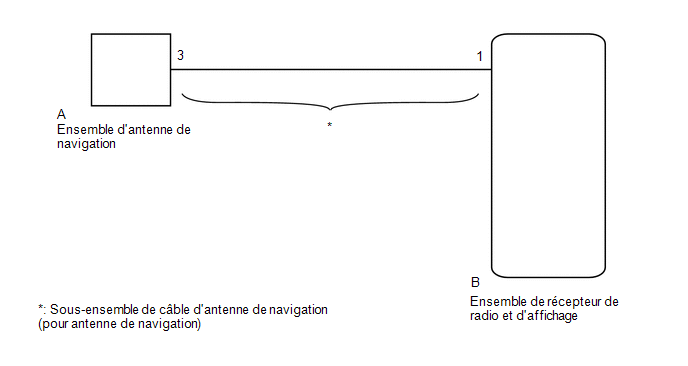

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER DTC |
(a) Supprimer les DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical > Navigation System > Trouble CodesOK:
Aucun DTC n'est émis.
| OK | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
| 2. |
VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour antenne de navigation) |

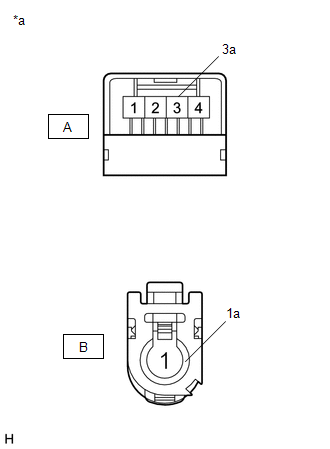

(a) Déposer le sous-ensemble de câble d'antenne (pour antenne de navigation).
Cliquer ici
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| MAL | | REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour antenne de navigation) |
|
| 3. |
VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION |

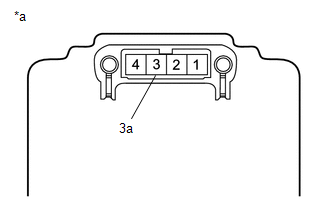

(a) Déposer l'ensemble d'antenne de navigation.
Cliquer ici
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
| MAL | | REMPLACER L'ENSEMBLE D'ANTENNE DE NAVIGATION |
