Toyota Camry Manuel de réparation XV50 (2011–2019): Micro de reconnaissance vocale débranché (B1579)

DESCRIPTION

L'ensemble d'autoradio et d'affichage, le sous-ensemble de boîtier de console de toit et l'ensemble de micro de téléphone sont branchés entre eux à l'aide des lignes de signaux de détection de connexion de micro.

Ce DTC est enregistré lorsqu'une ligne de signal de détection de connexion de micro est débranchée.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1579

Micro de reconnaissance vocale débranché

Le signal du micro est perdu

  • Sous-ensemble de boîtier de console de toit
  • Ensemble de micro de téléphone
  • Ensemble de récepteur de radio et d'affichage
  • DCM (émetteur-récepteur télématique)*
  • Faisceau de câbles ou connecteur

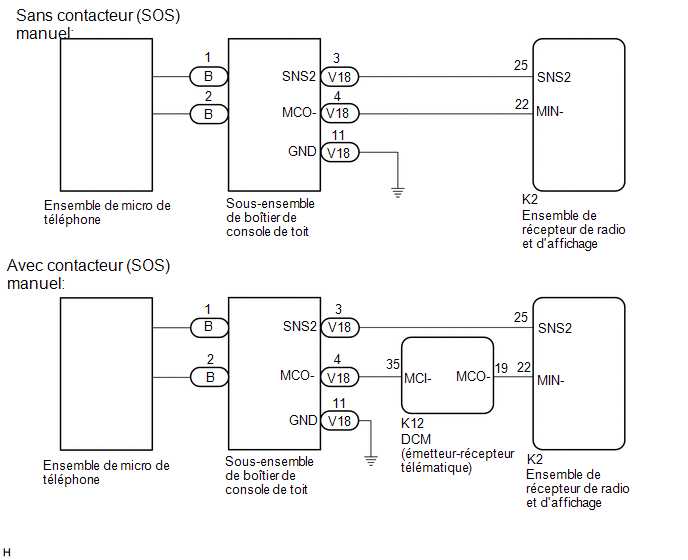

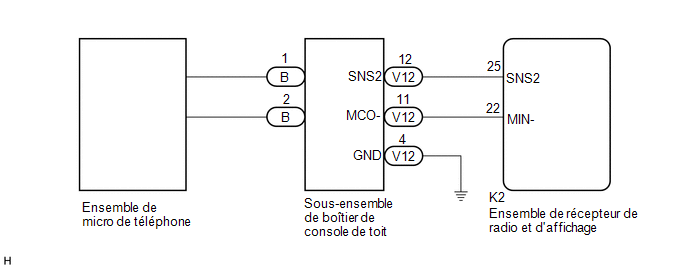

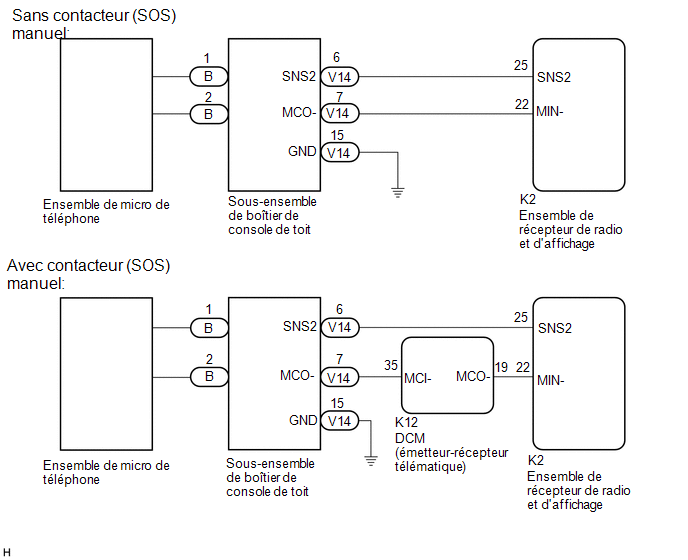

SCHEMA DE CABLAGE

avec toit ouvrant sans toit ouvrant (fabrication TMC) sans toit ouvrant (fabrication TMMK)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE MODELE

(a) Sélectionner le modèle à vérifier.

Résultat:

Résultat

Passer au point

avec toit ouvrant

A

sans toit ouvrant (fabrication TMC)

B

sans toit ouvrant (fabrication TMMK)

C

B

PASSER AU POINT 10

C

PASSER AU POINT 14

A

2.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

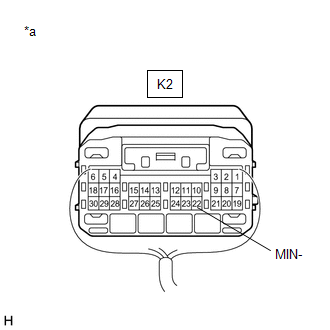

K2-22 (MIN-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

Résultat:

Résultat

Passer au point

OK (sans contacteur (SOS) manuel)

A

OK (avec contacteur (SOS) manuel)

B

NG

C

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble de récepteur de radio et d'affichage)

B

PASSER AU POINT 4

C

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

A

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur V14 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-25 (SNS2) - V14-6 (SNS2)

En permanence

En dessous de 1 Ω

K2-22 (MIN-) - V14-7 (MCO-)

En permanence

En dessous de 1 Ω

K2-25 (SNS2) ou V14-6 (SNS2) - Masse de carrosserie

En permanence

10 kΩ minimum

K2-22 (MIN-) ou V14-7 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

PASSER AU POINT 8

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(b) Débrancher le connecteur V14 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K12-35 (MCI-) - V14-7 (MCO-)

En permanence

En dessous de 1 Ω

K12-35 (MCI-) ou V14-7 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-22 (MIN-) - K12-19 (MCO-)

En permanence

En dessous de 1 Ω

K2-22 (MIN-) ou K12-19 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur V14 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-25 (SNS2) - V14-6 (SNS2)

En permanence

En dessous de 1 Ω

K2-25 (SNS2) ou V14-6 (SNS2) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.

VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Brancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(b) Brancher le connecteur K2 d'ensemble d'autoradio et d'affichage.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

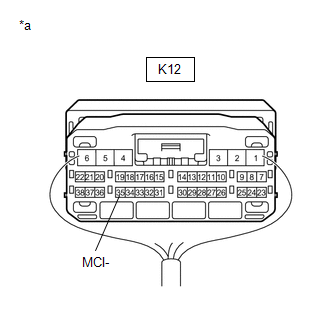

K12-35 (MCI-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

MAL

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

OK

8.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Brancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

6 (SNS2) - 7 (MCO-)

En permanence

En dessous de 1 Ω

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit)

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

9.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Débrancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

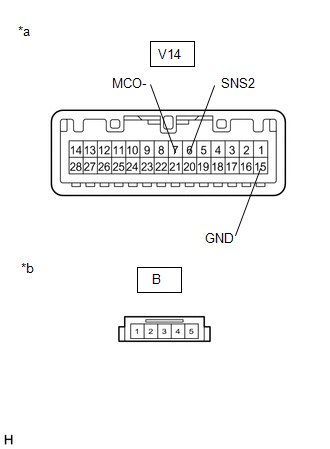

B-1 - V14-6 (SNS2)

En permanence

En dessous de 1 Ω

B-2 - V14-7 (MCO-)

En permanence

En dessous de 1 Ω

B-1 ou V14-6 (SNS2) - V14-15 (GND)

En permanence

10 kΩ minimum

B-2 ou V14-7 (MCO-) - V14-15 (GND)

En permanence

10 kΩ minimum

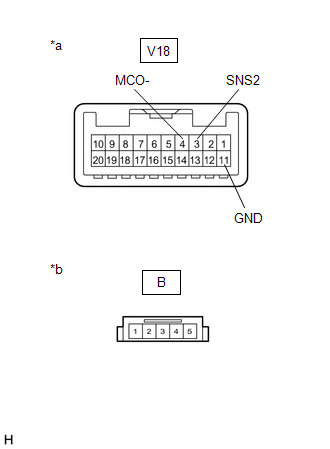

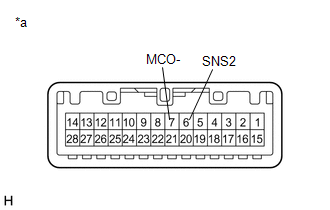

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté câble de toit n° 1))

*b

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté ensemble de micro de téléphone))

OK

REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE

MAL

REMPLACER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

10.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-22 (MIN-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble de récepteur de radio et d'affichage)

MAL

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

11.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur V12 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

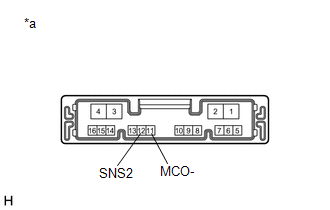

K2-25 (SNS2) - V12-12 (SNS2)

En permanence

En dessous de 1 Ω

K2-22 (MIN-) - V12-11 (MCO-)

En permanence

En dessous de 1 Ω

K2-25 (SNS2) ou V12-12 (SNS2) - Masse de carrosserie

En permanence

10 kΩ minimum

K2-22 (MIN-) ou V12-11 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

12.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Brancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

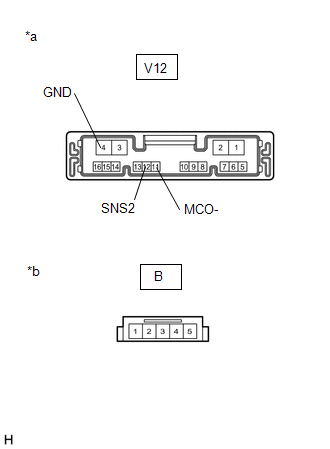

12 (SNS2) - 11 (MCO-)

En permanence

En dessous de 1 Ω

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit)

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

13.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Débrancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

B-1 - V12-12 (SNS2)

En permanence

En dessous de 1 Ω

B-2 - V12-11 (MCO-)

En permanence

En dessous de 1 Ω

B-1 ou V12-12 (SNS2) - V12-4 (GND)

En permanence

10 kΩ minimum

B-2 ou V12-11 (MCO-) - V12-4 (GND)

En permanence

10 kΩ minimum

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté câble de toit n° 1))

*b

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté ensemble de micro de téléphone))

OK

REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE

MAL

REMPLACER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

14.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-22 (MIN-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

Résultat:

Résultat

Passer au point

OK (sans contacteur (SOS) manuel)

A

OK (avec contacteur (SOS) manuel)

B

NG

C

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble de récepteur de radio et d'affichage)

B

PASSER AU POINT 16

C

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

A

15.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur V18 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

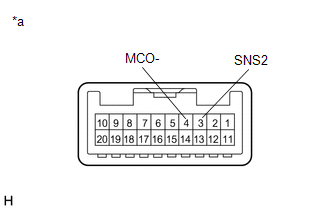

K2-25 (SNS2) - V18-3 (SNS2)

En permanence

En dessous de 1 Ω

K2-22 (MIN-) - V18-4 (MCO-)

En permanence

En dessous de 1 Ω

K2-25 (SNS2) ou V18-3 (SNS2) - Masse de carrosserie

En permanence

10 kΩ minimum

K2-22 (MIN-) ou V18-4 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

PASSER AU POINT 20

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

16.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(b) Débrancher le connecteur V18 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K12-35 (MCI-) - V18-4 (MCO-)

En permanence

En dessous de 1 Ω

K12-35 (MCI-) ou V18-4 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

17.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-22 (MIN-) - K12-19 (MCO-)

En permanence

En dessous de 1 Ω

K2-22 (MIN-) ou K12-19 (MCO-) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

18.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur V18 du sous-ensemble de boîtier de console de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K2-25 (SNS2) - V18-3 (SNS2)

En permanence

En dessous de 1 Ω

K2-25 (SNS2) ou V18-3 (SNS2) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

19.

VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Brancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(b) Brancher le connecteur K2 d'ensemble d'autoradio et d'affichage.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K12-35 (MCI-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

MAL

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

OK

20.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Brancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 (SNS2) - 4 (MCO-)

En permanence

En dessous de 1 Ω

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit)

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

21.

VERIFIER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

(a) Déposer le sous-ensemble de boîtier de console de toit.

Cliquer ici

(b) Débrancher le connecteur B de l'ensemble de micro de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

B-1 - V18-3 (SNS2)

En permanence

En dessous de 1 Ω

B-2 - V18-4 (MCO-)

En permanence

En dessous de 1 Ω

B-1 ou V18-3 (SNS2) - V18-11 (GND)

En permanence

10 kΩ minimum

B-2 ou V18-4 (MCO-) - V18-11 (GND)

En permanence

10 kΩ minimum

*a

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté câble de toit n° 1))

*b

Pièce constitutive sans faisceau de câbles branché

(sous-ensemble de boîtier de console de toit (côté ensemble de micro de téléphone))

OK

REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE

MAL

REMPLACER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

Anomalie dans le branchement de l'antenne de GPS (court-circuit) (B15C0,B15C1)
DESCRIPTION Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'ensemble d'antenne de navigation. N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé B15C0 Anomalie dans l ...

Amplificateur de l'élément stéréo débranché (B15D3)
DESCRIPTION L'ensemble de récepteur de radio et d'affichage et l'ensemble d'amplificateur de l'élément stéréo sont branchés via la ligne de communication AVC-LAN. N° de DTC Objet de la détection Condition de détection du DTC ...

D'autres materiaux:

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de contacteur de rapp ...

Depose
DEPOSE PROCEDURE 1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES Cliquer ici 2. DEPOSER LE SPOILER ARRIERE (a) Appliquer du ruban adhésif de protection autour du spoiler arrière comme indiqué sur le schéma. Ruban adhésif de protection (b) Déposer les 2 bo ...

2gr-fks Bougie D'allumage
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE BOBINE D'ALLUMAGE *2 BOUGIE D'ALLUMAGE *3 SOUS-ENSEMBLE DE CACHE DU BLOC EN V *4 DURITE A DEPRESSION N*m (kgf*cm, ft*lbf): couple de serrage prescrit - - DeposeDEPOSE MESURE ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
