Toyota Camry Manuel de réparation XV50 (2011–2019): Amplificateur de l'élément stéréo débranché (B15D3)

DESCRIPTION

L'ensemble de récepteur de radio et d'affichage et l'ensemble d'amplificateur de l'élément stéréo sont branchés via la ligne de communication AVC-LAN.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B15D3	Amplificateur de l'élément stéréo débranché	Lorsque l'une des conditions suivantes est remplie: L'ensemble d'amplificateur de l'élément stéréo n'est/n'était pas branché lorsque le contacteur d'allumage est/était en position ON ou ACC La communication entre l'unité principale et l'ensemble d'amplificateur de l'élément stéréo est impossible lorsque le moteur a démarré.	Circuit d'alimentation électrique de l'ensemble d'amplificateur de l'élément stéréo Circuit AVC-LAN entre l'ensemble de récepteur de radio et d'affichage et l'ensemble d'amplificateur de l'élément stéréo Ensemble d'amplificateur de l'élément stéréo Ensemble de récepteur de radio et d'affichage Faisceau de câbles ou connecteur

CONSEIL:

L'ensemble de récepteur de radio et d'affichage est l'unité principale.

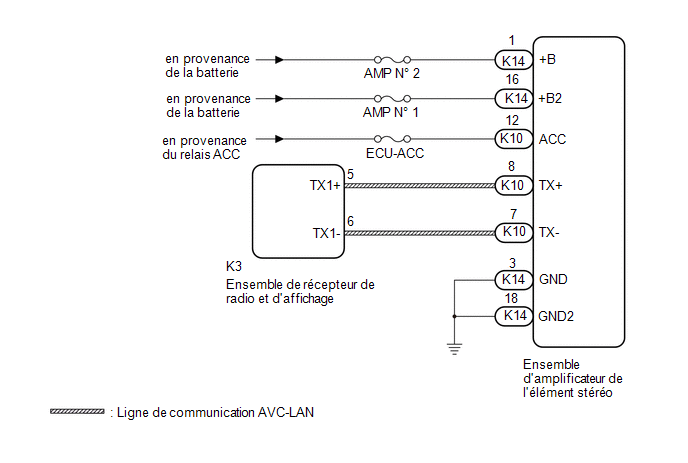

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
• Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

  Cliquer ici

• En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
  • Un DTC de dysfonctionnement de communication peut être enregistré.
  • L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.

PROCEDURE

1.	VERIFIER DTC

(a) Si le DTC B15C3 est émis, commencer par effectuer la recherche de pannes pour le DTC B15C3.

Résultat:

Résultat	Passer au point
Le DTC B15C3 n'est pas émis.	A
Le DTC B15C3 est émis.	B

B

PASSER AU DTC B15C3

A

2.	VERIFIER LES ACCESSOIRES (ET LE CABLAGE CORRESPONDANT)

(a) S'assurer que les accessoires (et le câblage correspondant) qui produisent des ondes radio ne sont pas posés.

Résultat:

Résultat	Passer au point
Les accessoires (et le câblage correspondant) sont posés.	A
Les accessoires (et le câblage correspondant) ne sont pas posés.	B

CONSEIL:

• Les parasites électriques des ondes radio générées par les accessoires ou leur câblage peuvent affecter la communication AVC-LAN.
• Ce DTC peut être enregistré lorsqu'une erreur de communication AVC-LAN se produit suite à des parasites électriques.

B

PASSER AU POINT 4

A

3.	DEPOSER LES ACCESSOIRES (ET LE CABLAGE CORRESPONDANT)

(a) Déposer les accessoires (et le câblage correspondant).

REMARQUE:

Ne pas déposer les accessoires ou le câblage correspondant sans l'autorisation du client.

SUIVANT

4.	VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

FIN

MAL

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO)

(a) Débrancher les connecteurs K14 et K10 d'ensemble d'amplificateur de l'élément stéréo.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K14-3 (GND) - Masse de carrosserie	En permanence	En dessous de 1 Ω
K14-18 (GND2) - Masse de carrosserie	En permanence	En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester	Condition	Condition spécifiée
K14-1 (+B) - K14-3 (GND)	En permanence	11 à 14 V
K14-16 (+B2) - K14-3 (GND)	En permanence	11 à 14 V
K10-12 (ACC) - K14-3 (GND)	Contacteur d'allumage en position ACC	11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

6.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K3-5 (TX1+) - K10-8 (TX+)	En permanence	En dessous de 1 Ω
K3-6 (TX1-) - K10-7 (TX-)	En permanence	En dessous de 1 Ω
K3-5 (TX1+) ou K10-8 (TX+) - Masse de carrosserie	En permanence	10 kΩ minimum
K3-6 (TX1-) ou K10-7 (TX-) - Masse de carrosserie	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.	REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

(a) Remplacer l'ensemble d'amplificateur de l'élément stéréo par un élément neuf ou en bon état.

Cliquer ici

(b) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

FIN

MAL

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
