DESCRIPTION
Ce circuit est le circuit d'alimentation électrique de l'ensemble de moteur d'essuie-glace avant.

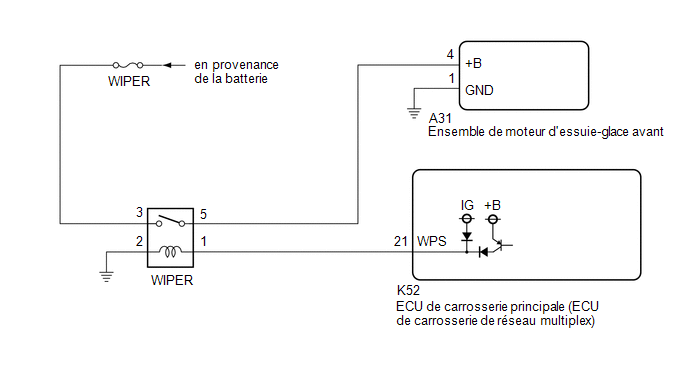

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Wiper / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Wiper > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Motor Power Supply Voltage |
Etat de tension d'alimentation électrique de l'ensemble de moteur d'essuie-glace avant |
Min.: 0 V Max.: 63 V |
Presque identique à la tension réelle de l'ensemble de moteur d'essuie-glace avant |
- |
|
Affichage du tester |
|---|
|
Motor Power Supply Voltage |
OK:
L'affichage du Techstream est normal.
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR D'ESSUIE-GLACE - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur A31 de l'ensemble de moteur d'essuie-glace avant.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A31-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A31-4 (+B) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
|
Environ moins de 60 secondes après la coupure du contacteur d'allumage | ||
|
Environ 60 secondes après avoir mis le contacteur d'allumage en position OFF |
En dessous de 1 V |
| OK | | REMPLACER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
|
| 4. |
VERIFIER LE RELAIS D'ESSUIE-GLACE |
(a) Vérifier le relais d'ESSUIE-GLACE.
Cliquer ici
| MAL | | REMPLACER LE RELAIS ESSUIE-GLACE |
|
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - RELAIS WIPER) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3 (relais WIPER) - Masse de carrosserie |
En permanence | 11 à 14 V |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS WIPER - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
2 (relais WIPER) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS WIPER - ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
5 (relais WIPER) - A31-4 (+B) |
En permanence | En dessous de 1 Ω |
|
5 (relais WIPER) ou A31-4 (+B) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 8. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS ESSUIE GLACE- ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX)) |
(a) Débrancher le connecteur K52 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 (relais WIPER) - K52-21 (WPS) |
En permanence | En dessous de 1 Ω |
|
1 (relais WIPER) ou K52-21 (WPS) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
