DESCRIPTION
Ce circuit est utilisé lorsque le contacteur Voix de l'ensemble de contacteur au volant est enfoncé.
Grâce à ce circuit, l'ensemble de récepteur de radio et d'affichage envoie des signaux à l'ensemble d'amplificateur de l'élément stéréo.

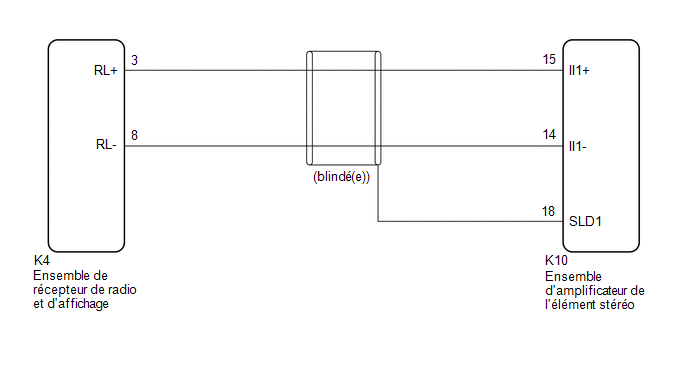

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO) |
(a) Débrancher le connecteur K4 d'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K4-3 (RL+) - K10-15 (II1+) |
En permanence | En dessous de 1 Ω |
|
K4-8 (RL-) - K10-14 (II1-) |
En permanence | En dessous de 1 Ω |
|
K10-18 (SLD1) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
K4-3 (RL+) ou K10-15 (II1+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
K4-8 (RL-) ou K10-14 (II1-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
