Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du contacteur au volant

DESCRIPTION

L'ensemble de combiné d'instruments et l'ensemble de contacteur au volant sont branchés via la ligne directe. L'écran multifonction et l'ensemble de combiné d'instruments sont actionnés à l'aide des contacteurs de l'ensemble de contacteur au volant.

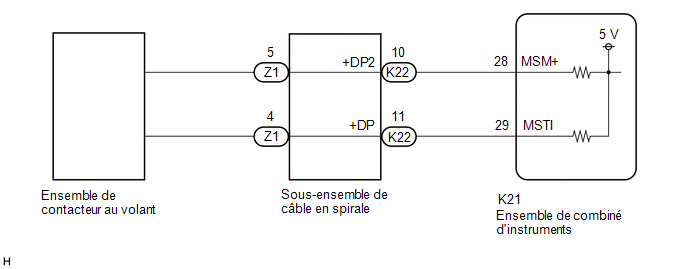

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) Déposer l'ensemble de contacteur au volant.

Cliquer ici

(b) Vérifier l'ensemble de contacteur au volant.

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR AU VOLANT

OK

2.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

(a) Déposer le sous-ensemble de câble en spirale.

Cliquer ici

(b) Vérifier le sous-ensemble de câble en spirale.

Cliquer ici

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE CABLE EN SPIRALE - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K22-10 (+DP2) - K21-28 (MSM+)

En permanence

En dessous de 1 Ω

K22-11 (+DP) - K21-29 (MSTI)

En permanence

En dessous de 1 Ω

K22-10 (+DP2) ou K21-28 (MSM+) - Masse de carrosserie

En permanence

10 kΩ minimum

K22-11 (+DP) ou K21-29 (MSTI) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
