DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande les feux de route.

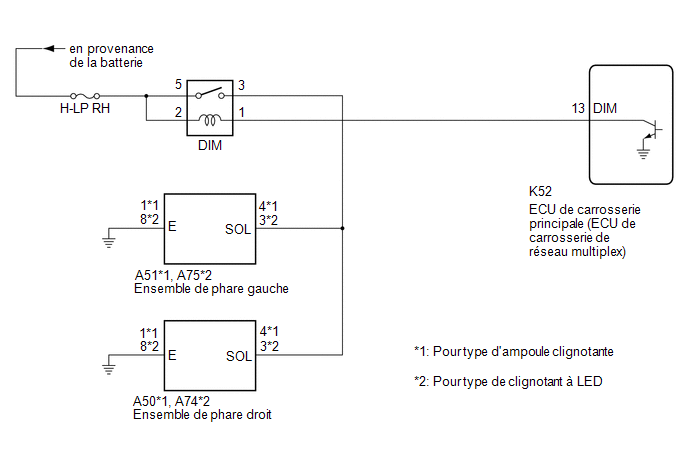

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCEDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Head Light Hi | Feux de route |
OFF ou ON | - |
|
Affichage du tester |
|---|
|
Head Light Hi |
OK:
Les feux de route s'allument.
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE RELAIS DIM |
(a) Vérifier le relais DIM.
Cliquer ici
| INCORRECT | | REMPLACER LE RELAIS DIM |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - RELAIS DIM) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
2 (relais DIM) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
|
5 (relais DIM) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DIM - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX)) |
(a) Débrancher le connecteur K52 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 (relais DIM) - K52-13 (DIM) |
En permanence | En dessous de 1 Ω |
|
1 (relais DIM) or K52-13 (DIM) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
