DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande le fonctionnement du relais TAIL.

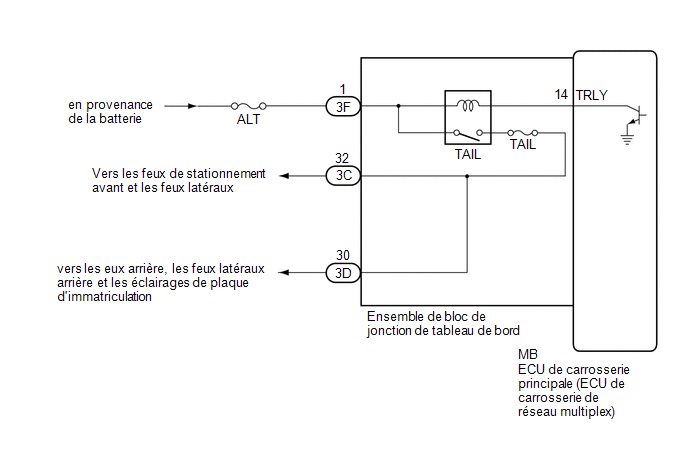

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Taillight Relay | relais des feux arrière |
OFF ou ON | - |
|
Affichage du tester |
|---|
|
Taillight Relay |
OK:
Les feux arrière s'allument.
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD) |
(a) Débrancher le connecteur 3F de l'ensemble de bloc de jonction de tableau de bord.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3F-1 - Masse de carrosserie |
En permanence | 11 à 14 V |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
|

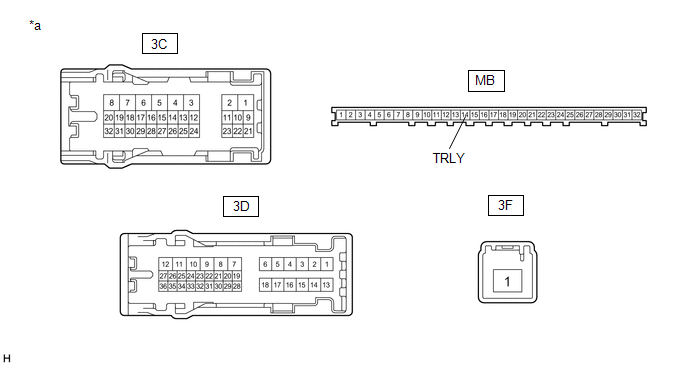

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(a) Déposer l'ensemble de bloc de jonction de tableau de bord.
Cliquer ici
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.
(c) Brancher le câble positif (+) de la batterie sur la borne 3F-1.
(d) Brancher le câble négatif (-) de la batterie sur la borne MB-14 (TRLY).
(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3C-32 - Borne négative (-) de batterie |
En permanence | 11 à 14 V |
|
3D-30 - Borne négative (-) de batterie |
En permanence | 11 à 14 V |
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
