DESCRIPTION
Se reporter au DTC P052477.
Cliquer ici
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
|---|---|---|---|---|---|---|
|
P06DA13 | Coupure dans le circuit de commande de pression d'huile moteur |
Coupure ou court-circuit dans le circuit d'ensemble de soupape de commande de pression d'huile (logique de détection à 1 cycle(s)). |
| Ne s'active pas |
DTC enregistré |
|
DESCRIPTION DU CONTROLE
Le DTC est conçu pour détecter une coupure ou un court-circuit dans le circuit d'ensemble de soupape de commande de pression d'huile. Si le cycle de service de soupape de commande de pression d'huile est excessivement élevé ou faible lorsque le contacteur d'allumage est en position ON ou que le moteur tourne, l'ECM enregistre ce DTC.
PERIODE TEST DE CONFIRMATION
CONSEIL:
|
Affichage du Techstream |
Description |
|---|---|
|
NORMAL |
|
|
ABNORMAL |
|
|
INCOMPLETE |
|
CONSEIL:

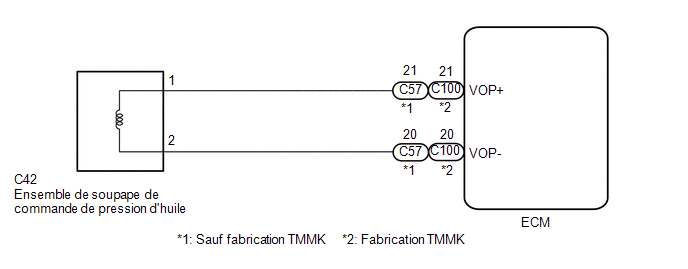

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
| 1. |
VERIFIER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE |
(a) Vérifier l'ensemble de soupape de commande de pression d'huile.
Cliquer ici
| MAL | |
REMPLACER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE - ECM) |
(a) Débrancher le connecteur de l'ensemble de soupape de commande de pression d'huile.
(b) Débrancher le connecteur d'ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (sauf fabrication TMMK):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
C42-1 - C57-21 (VOP+) |
En permanence | En dessous de 1 Ω |
|
C42-2 - C57-20 (VOP-) |
En permanence | En dessous de 1 Ω |
|
C42-1 ou C57-21 (VOP+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
|
C42-2 ou C57-20 (VOP-) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
Résistance standard (pour fabrication TMMK):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
C42-1 - C100-21 (VOP+) |
En permanence | En dessous de 1 Ω |
|
C42-2 - C100-20 (VOP-) |
En permanence | En dessous de 1 Ω |
|
C42-1 ou C100-21 (VOP+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
|
C42-2 ou C100-20 (VOP-) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ECM |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
