DESCRIPTION
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1625 | Coupure ou court-circuit en +B du capteur d'angle de braquage |
Coupure ou court-circuit en +B du capteur d'angle de braquage |
| Dispositif de commande de caméra de télévision |
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1625 | Coupure ou court-circuit en +B du capteur d'angle de braquage |
Coupure ou court-circuit en +B du capteur d'angle de braquage |
| Ensemble de caméra de télévision arrière |

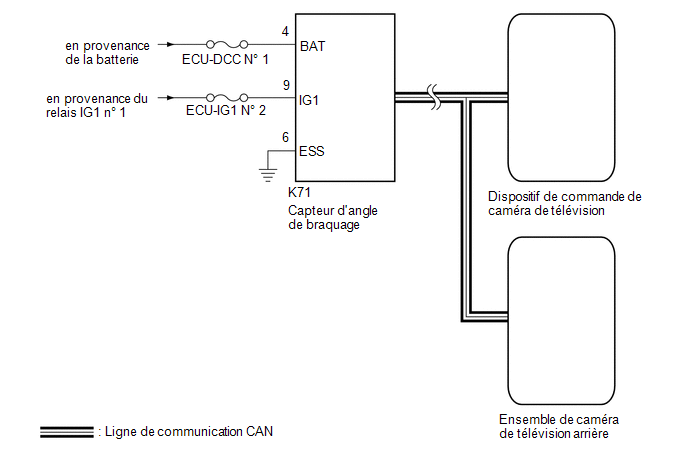

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE DU CAPTEUR D'ANGLE DE BRAQUAGE) |
(a) Débrancher le connecteur K71 du capteur d'angle de braquage.
Cliquer ici
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K71-6 (ESS) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K71-9 (IG1) - K71-6 (ESS) |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
|
K71-4 (BAT) - K71-6 (ESS) |
En permanence | 11 à 14 V |
| OK | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
