Toyota Camry Manuel de réparation XV50 (2011–2019): Coupure ou court-circuit dans le signal de la caméra arrière (C1622)

DESCRIPTION

Le DTC C1622 est enregistré lorsque le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, que les signaux ou les lignes de signaux entre le dispositif de commande de caméra de télévision et l'ensemble de caméra de télévision arrière présentent un dysfonctionnement.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

DTC émis par

C1622

Coupure ou court-circuit dans le signal de la caméra arrière

Coupure ou court-circuit dans le circuit du signal de la caméra de télévision arrière

  • Faisceau de câbles ou connecteur
  • Ensemble de caméra de télévision arrière
  • Dispositif de commande de caméra de télévision

Dispositif de commande de caméra de télévision

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE)

(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.

(b) Débrancher le connecteur m1 d'ensemble de caméra de télévision arrière.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

R42-1 (CV+) - m1-3 (CV+)

En permanence

En dessous de 1 Ω

R42-2 (CV-) - m1-2 (CV-)

En permanence

En dessous de 1 Ω

R42-9 (CGND) - m1-5 (CGND)

En permanence

En dessous de 1 Ω

R42-1 (CV+) ou m1-3 (CV+) - Masse de carrosserie

En permanence

10 kΩ minimum

R42-2 (CV-) ou m1-2 (CV-) - Masse de carrosserie

En permanence

10 kΩ minimum

R42-9 (CGND) ou m1-5 (CGND) - Masse de carrosserie

En permanence

10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE ACC - MASSE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

m1-6 (CB+) - Masse de carrosserie

Contacteur du moteur en position ON (ACC)

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (CV-, CGND)

(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

2 (CV-) - Masse de carrosserie

En permanence

En dessous de 1 Ω

9 (CGND) - Masse de carrosserie

En permanence

En dessous de 1 Ω

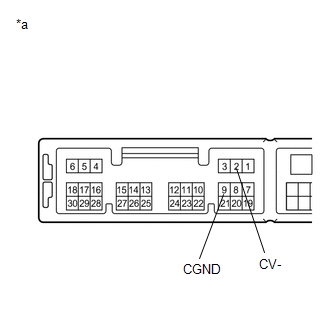

*a

Pièce constitutive sans faisceau de câbles branché

(dispositif de commande de caméra de télévision)

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

OK

4.

VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (CV+, CGND)

(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché.

(b) A l'aide d'un oscilloscope, vérifier la forme d'onde de l'ensemble de caméra de télévision arrière.

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision arrière. Par conséquent, vérifier la forme d'onde au niveau du dispositif de commande de caméra de télévision lorsque le connecteur est branché.

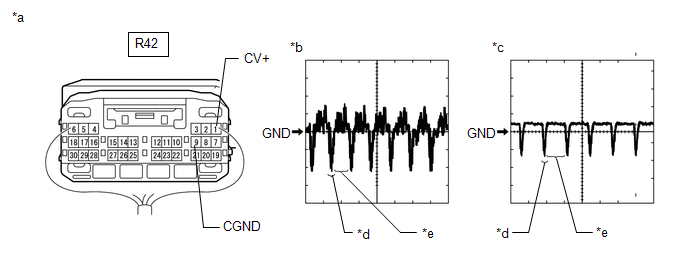

*a

Pièce constitutive avec faisceau de câbles branché

(dispositif de commande de caméra de télévision)

*b

Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

*c

Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

*d

Signal de synchronisation

*e

Forme d'onde vidéo

-

-

CONSEIL:

Condition de mesure

Elément

Contenu

N° de borne (symbole)

R42-1 (CV+) - R42-9 (CGND)

Réglage de l'appareil

200 mV/DIV., 50 µs./DIV.

Condition

Contacteur du moteur en position ON (IG), le système de moniteur de vision panoramique fonctionne

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

OK

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
