DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble de caméra de télévision arrière estime, suite à son autodiagnostic, que les signaux ou les lignes de signaux entre l'ensemble de caméra de télévision arrière et le dispositif de commande de caméra de télévision présentent un dysfonctionnement.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1621 | Echec de l'alimentation électrique de la caméra arrière |
Echec de l'alimentation électrique de l'ensemble de caméra de télévision arrière |
| Ensemble de caméra de télévision arrière |

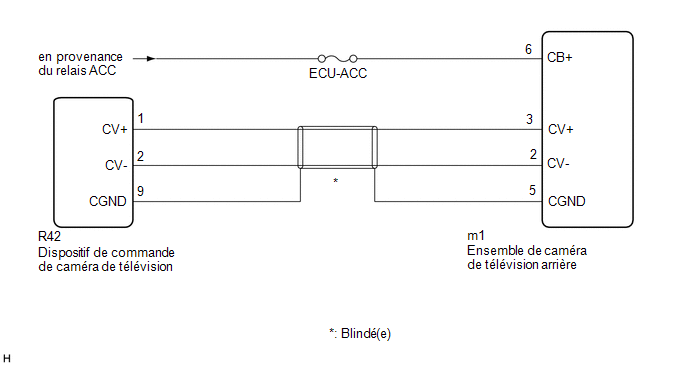

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
(b) Débrancher le connecteur m1 d'ensemble de caméra de télévision arrière.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-9 (CGND) - m1-5 (CGND) |
En permanence | En dessous de 1 Ω |
|
R42-9 (CGND) ou m1-5 (CGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE ACC - MASSE DE CARROSSERIE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
m1-6 (CB+) - Masse de carrosserie |
Contacteur du moteur en position ON (ACC) |
11 à 14 V |
| OK | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
