Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/papillon (P022011)

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Commande Du Moteur / Systeme Sfi / Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/papillon (P022011)

DESCRIPTION

Se reporter au DTC P012011.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

Remarque

P022011

Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/papillon

La tension de sortie VTA2 est inférieure à 2,05 V pendant 2 secondes minimum (logique de détection à 1 cycle(s)).

  • Capteur de position de papillon (ensemble de corps de papillon avec moteur)
  • Court-circuit dans le circuit VTA2
  • Coupure dans le circuit VCTA
  • ECM

S'active

DTC enregistré

  • Code SAE: P0222
  • DTC pour modèles destinés au Mexique: S'applique

DESCRIPTION DU CONTROLE

L'ECM utilise le capteur de position de papillon pour surveiller l'angle d'ouverture de la valve d'accélérateur. Si la tension à la borne VTA2 est inférieure au seuil défini, l'ECM allume le MIL et enregistre ce DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P0222: Vérification de la plage de fonctionnement du capteur de position du papillon 2 (basse tension)

Capteurs/Pièces constitutives (principaux) requis

Capteur de position de papillon

Capteurs/Pièces constitutives (correspondants) requis

-

Fréquence de fonctionnement

En permanence

Durée

2 secondes

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants

Néant

Les deux conditions suivantes sont remplies

-

Tension de la batterie

8 V minimum

Contacteur d'allumage

ON

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Tension VTA2

En dessous de 2,05 V

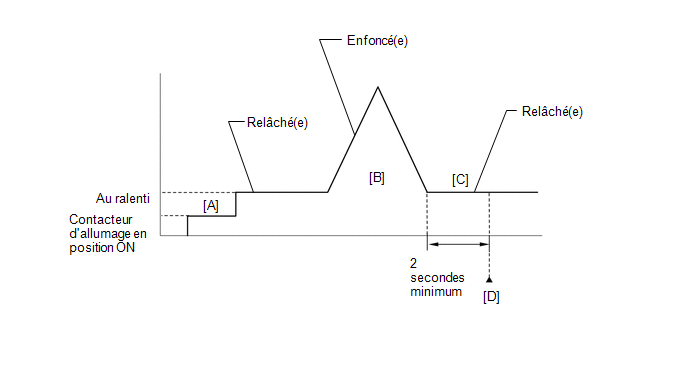

PERIODE TEST DE CONFIRMATION

CONSEIL:

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'allumage en position ON.
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
  6. Mettre le contacteur d'allumage en position ON [A].
  7. Allumer le Techstream.
  8. Faire démarrer le moteur.
  9. Quand le véhicule est à l'arrêt, enfoncer complètement puis relâcher la pédale d'accélérateur [B].
  10. Laisser le moteur tourner au ralenti pendant 2 secondes minimum [C].
  11. Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [D].
  12. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
  13. Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
  14. Introduire le DTC: P022011.
  15. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE, effectuer de nouveau les étapes [B] à [D].
    • [A] à [D]: Procédure d'estimation normale.

      La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

    • Au moment d'effacer les DTC permanents, ne pas débrancher le câble de la borne de batterie ou tenter d'effacer les DTC pendant cette procédure, car cela risquerait d'effacer les historiques de conduite cyclique universelle et de résultats d'estimation normaux.

MODE DE SECURITE

Lorsque ce DTC est enregistré, l'ECM bascule en mode de sécurité. En mode de sécurité, l'ECM coupe le courant de l'actionneur de papillon, et le ressort de rappel ramène le papillon à un angle d'ouverture de 7,5°. L'ECM règle ensuite la puissance du moteur en contrôlant l'injection de carburant (coupure d'amenée de carburant intermittente) et le calage de l'allumage en fonction de l'angle de la pédale d'accélérateur pour permettre au véhicule de continuer à rouler à vitesse réduite. Si la pédale d'accélérateur est enfoncée fermement et en douceur, le véhicule peut rouler lentement.

Le mode de sécurité persiste jusqu'à la détection d'une condition de réussite de la vérification puis le contacteur d'allumage est mis en position OFF.

SCHEMA DE CABLAGE

Se reporter au DTC P012011.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (THROTTLE POSITION SENSOR NO. 2 VOLTAGE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Powertrain / Engine / Data List / Throttle Position Sensor No. 2 Voltage.

Powertrain > Engine > Data List

Affichage du tester

Throttle Position Sensor No. 2 Voltage

(e) Relever les valeurs affichées par le Techstream.

(f) Débrancher le connecteur de l'ensemble de corps de papillon avec moteur.

(g) Comparer la valeur de l'élément de la Data List Throttle Position Sensor No. 2 Voltage après avoir débranché le connecteur d'ensemble de corps de papillon avec moteur à la valeur lorsque le connecteur était raccordé.

Résultat:

Résultat

Passer au point

Change de moins de 2,05 V à plus de 4,75 V

A

Ne change pas de moins de 2,05 V

B

CONSEIL:

Effectuer la procédure "vérification après réparation" après avoir remplacé l'ensemble de corps de papillon avec moteur.

Cliquer ici

A

REMPLACER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR

B

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE POSITION DE PAPILLON - ECM)

(a) Débrancher le connecteur de l'ensemble de corps de papillon avec moteur.

(b) Débrancher le connecteur d'ECM.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (sauf fabrication TMMK):

Branchement du tester

Condition

Condition spécifiée

C27-2 (VC) - C57-109 (VCTA)

En permanence

En dessous de 1 Ω

C27-3 (VTA2) ou C57-87 (VTA2) - Masse de carrosserie

En permanence

10 kΩ minimum

Résistance standard (pour fabrication TMMK):

Branchement du tester

Condition

Condition spécifiée

C27-2 (VC) - C100-109 (VCTA)

En permanence

En dessous de 1 Ω

C27-3 (VTA2) ou C100-87 (VTA2) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ECM

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
