DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de sonde de niveau de carburant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage. |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||

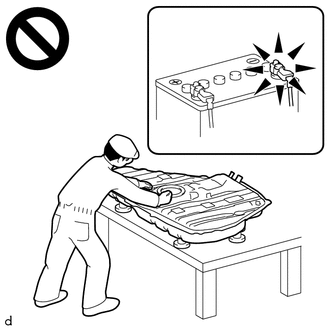

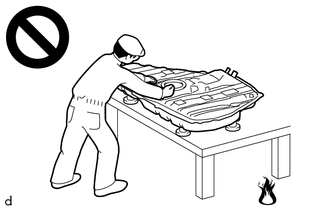

ATTENTION:
PROCEDURE
1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
| (a) Débrancher le connecteur de l'ensemble de sonde de niveau de carburant. |
|

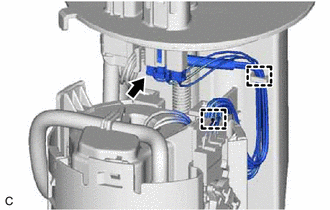

(b) Libérer les 2 attaches pour débrancher le faisceau de câbles du sous-ensemble de plaque d'aspiration de carburant.
REMARQUE:
Veiller à ne pas endommager le faisceau de câbles.

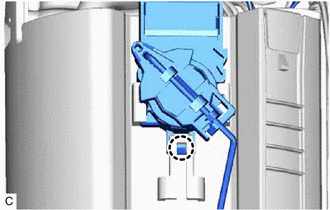

| (c) Libérer la griffe pour déposer l'ensemble de sonde de niveau de carburant de l'ensemble de tuyau d'aspiration de carburant avec pompe et jauge. REMARQUE: Veiller à ne pas plier le bras de l'ensemble de sonde de niveau de carburant. |
|
