DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de corps de papillon avec moteur sont indiquées ci-dessous.

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

Cliquer ici

3. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

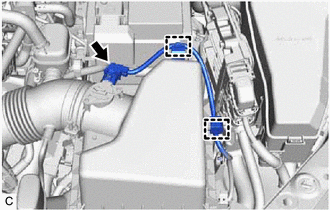

(a) Débrancher le connecteur du sous-ensemble de débitmètre d'air massique.

(b) Libérer les 2 attaches de faisceau de câbles.

(c) Débrancher la durite à dépression de la durite d'épurateur d'air.

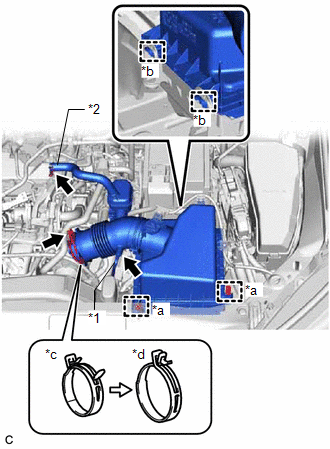

*1 Durite à dépression *2 Durite de ventilation n° 2 *a Attache de bouchon d'épurateur d'air *b Guide *c Déverrouillage *d Verrouillage

(d) Faire glisser l'agrafe et débrancher la durite de ventilation n° 2 du sous-ensemble de cache-soupapes.

(e) Libérer les 2 attaches de bouchon d'épurateur d'air.

(f) Libérer les 2 guides pour détacher le sous-ensemble de bouchon d'épurateur d'air du sous-ensemble de boîtier d'épurateur d'air.

(g) Serrer l'agrafe de durite et déposer le bouchon d'épurateur d'air avec durite d'épurateur d'air de l'ensemble de corps de papillon avec moteur.

4. DEPOSER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR

(a) Débrancher le connecteur de l'ensemble de corps de papillon avec moteur.

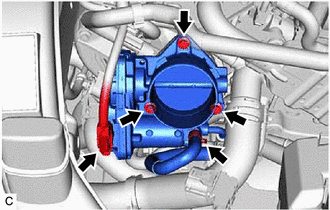

(b) Faire glisser l'agrafe et débrancher la durite de dérivation d'eau n° 6 de l'ensemble de corps de papillon avec moteur.

(c) A l'aide d'une clé à douille de 8 mm, déposer les 3 boulons et détacher l'ensemble de corps de papillon avec moteur électrique du collecteur d'admission.

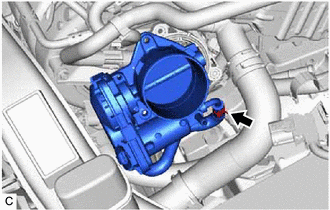

(d) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 5 pour déposer l'ensemble de corps de papillon avec moteur électrique. REMARQUE: Si l'ensemble de corps de papillon avec moteur a subi un choc ou une chute, le remplacer.

5. DEPOSER LE JOINT D'ETANCHEITE DU CORPS DE PAPILLON

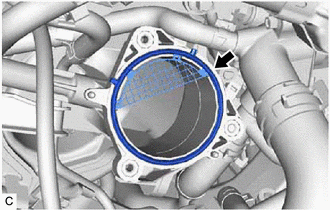

(a) Déposer le joint d'étanchéité de corps de papillon du collecteur d'admission.
