DEPOSE
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
2. DEPOSER LA COURROIE STRIEE
Cliquer ici
3. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
5. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 5
Cliquer ici
6. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

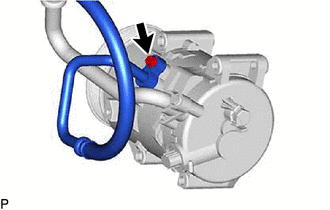

(a) Déposer le boulon et débrancher la durite de décharge de réfrigérant de refroidisseur n° 1 de l'ensemble de compresseur avec poulie. |
|
(b) Déposer le joint torique du sous-ensemble de durite de décharge de réfrigérant de refroidisseur n° 1.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.
7. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

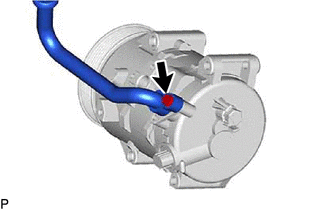

(a) Déposer le boulon puis débrancher le sous-ensemble de durite d'aspiration de l'ensemble du compresseur avec poulie. |
|
(b) Déposer le joint torique du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.
8. DEPOSER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE

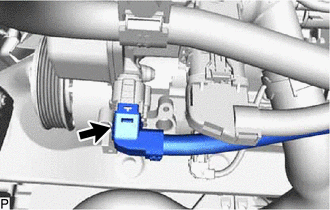

(a) Débrancher le connecteur. |
|

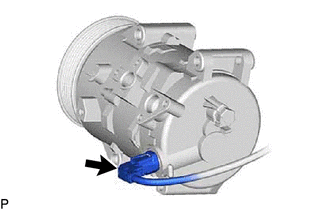

(b) Débrancher le connecteur. |
|
(c) pour type A:

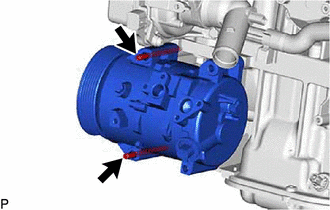

(1) Déposer les 2 boulons et les 2 écrous.
![]() |
Boulon |
![]() |
Ecrou |

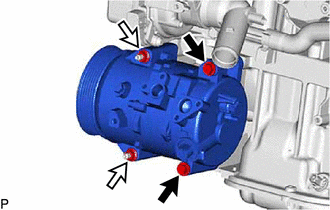

(2) A l'aide d'une clé à douille "TORX" (E8), déposer les 2 goujons filetés et l'ensemble de compresseur avec poulie. |
|
(d) pour type B:

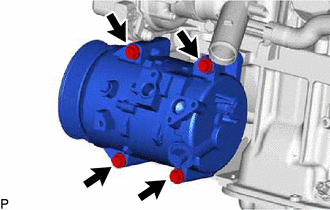

(1) Déposer les 4 boulons et l'ensemble de compresseur avec poulie. |
|
Remplacement
REMPLACEMENT PROCEDURE 1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. DEPOSER L'ENSEMBLE DE ...
