Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Essieu Et Differentiel / Moyeu D'essieu Arriere (avec Système De Frein De Stationnement électrique) / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

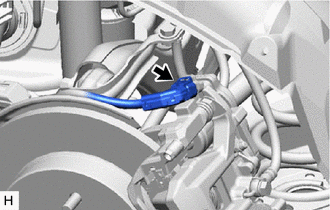

(a) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

Eliminer tout(e) trace de saleté ou corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.

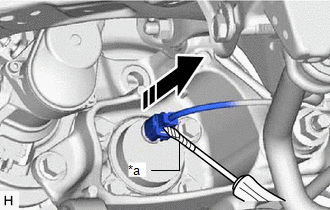

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble de moyeu d'essieu et de roulement arrière.

REMARQUE:

Veiller à ne pas endommager l'ensemble de moyeu d'essieu et de roulement arrière ou le cache de connecteur.

*a	Ruban adhésif de protection

3. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

4. DEPOSER LE DISQUE ARRIERE

Cliquer ici

5. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

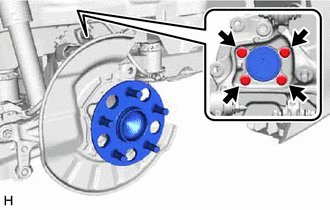

(a) Déposer les 4 boulons, l'ensemble de moyeu d'essieu et de roulement arrière et le sous-ensemble de pare-poussière de frein à disque arrière du sous-ensemble de moyeu d'essieu arrière.
