DESCRIPTION
L'ensemble de faisceau de câbles de climatisation relie l'ensemble d'amplificateur de climatisation et les servomoteurs. L'ensemble d'amplificateur de climatisation fournit l'alimentation électrique et envoie les instructions de fonctionnement à chaque servomoteur par le biais de l'ensemble de faisceau de câbles de climatisation. Chaque servomoteur envoie des informations concernant la position du volet à l'ensemble d'amplificateur de climatisation.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Mémoire |
|---|---|---|---|---|
|
B1497 | Dysfonctionnement de la communication (bus Ic) |
Erreur ou coupure de la ligne de communication |
| Mémorisé(e) (10 s minimum)* |

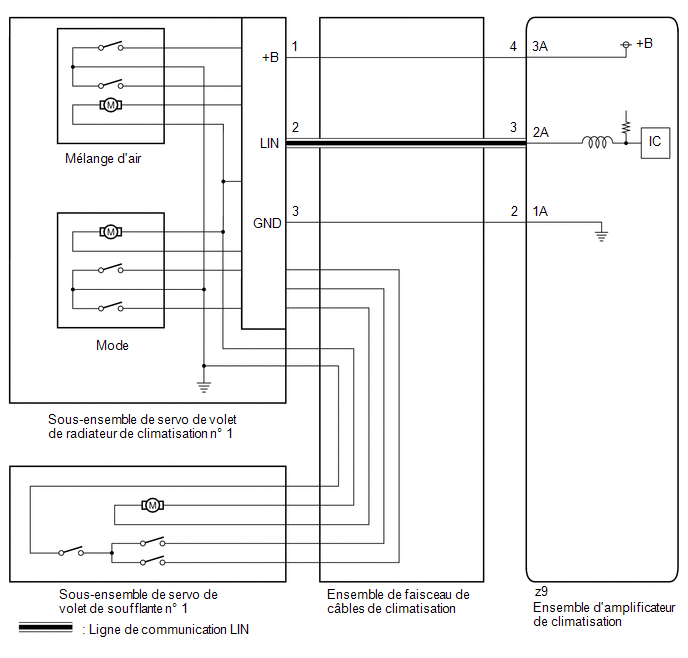

SCHEMA DE CABLAGE
.png)
PROCEDURE
| 1. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active test.
(f) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Air Conditioner > Active Test|
Affichage du tester | Objet de la mesure | Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Air Mix Servo Targ Pulse(D) |
Impulsion du sous-ensemble de servo de volet de radiateur de climatisation n° 1 (mélange d'air) / |
Min.: 128 Max.: 383 |
Fonctionne entre 165 à 257 impulsions |
|
Affichage du tester |
|---|
|
Air Mix Servo Targ Pulse(D) |
OK:
Le servomoteur de volet fonctionne correctement.
| OK | .gif) | REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
|
| 2. |
VERIFIER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1) |
(a) Débrancher le connecteur z9 de l'ensemble d'amplificateur de climatisation.
(b) Débrancher le connecteur du sous-ensemble de servo de voletde radiateur de climatisation n° 1.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| z9-2 (1A) - 3 (GND) | En permanence | En dessous de 1 Ω |
| z9-3 (2A) - 2 (LIN) | En permanence | En dessous de 1 Ω |
| z9-4 (3A) - 1 (+B) | En permanence | En dessous de 1 Ω |
| OK | | REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
| INCORRECT |
| REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
