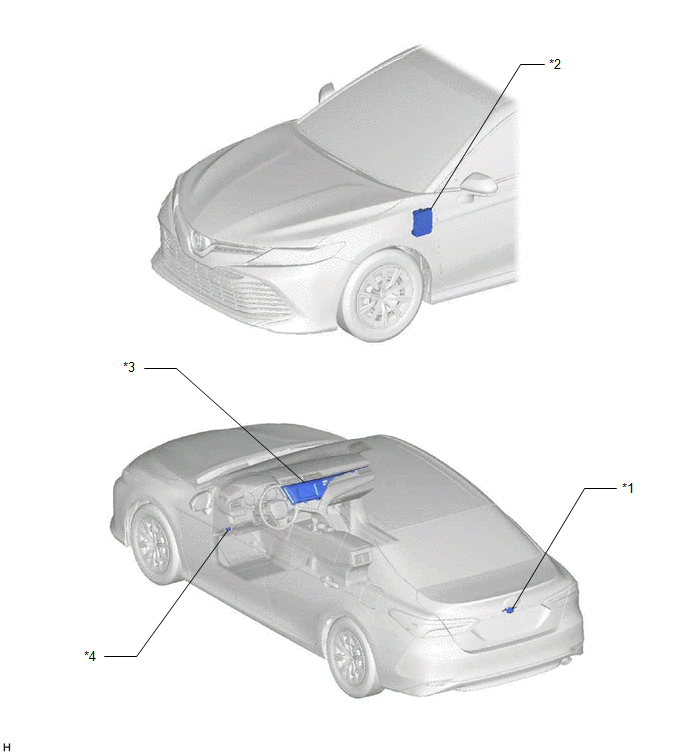

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
*2 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS BKUP LP |
|
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*4 | DLC3 |
