Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

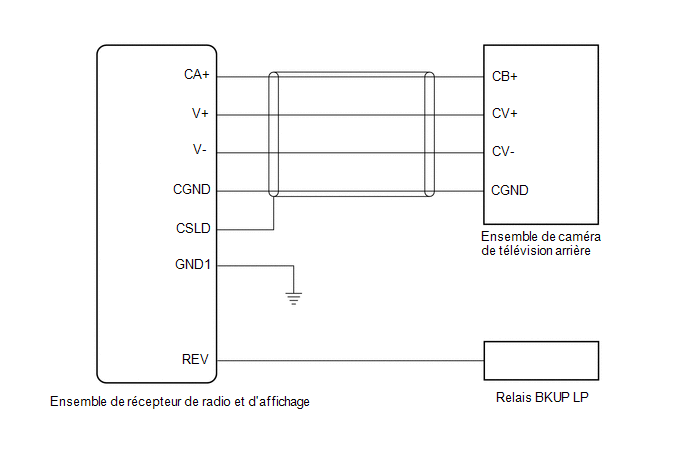

SCHEMA DU SYSTEME

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE CAMERA DE TELEVISION ARRIERE *2 ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS BKUP LP *3 ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE *4 ...

Description Du Systeme
DESCRIPTION DU SYSTEME GENERALITES (a) Pour aider le conducteur à garer son véhicule en affichant une image de la zone se trouvant derrière le véhicule, ce système dispose d'un ensemble de caméra de télévision arrière fixé sur la porte de c ...

D'autres materiaux:

Schema Du Systeme
SCHEMA DU SYSTEME Emetteur Récepteur Signal Ligne Capteur d'angle de braquage Dispositif de commande de caméra de télévision Indicateur de continuité des données Signal d'angle de braquage CAN ECU de contrôle de dérapage ...

Coupure d'un côté de la ligne de bus principale de bus 1
DESCRIPTION Il se peut qu'il y ait une coupure de circuit dans l'une des lignes principales de bus CAN lorsque la résistance entre les bornes 23 (CA1H) et 8 (CA1L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est de 70 Ω minimum. Symptôme Organe incriminé ...

Rechercher un éventuel court-circuit à GND dans la ligne de bus 5
DESCRIPTION Il se peut qu'il y ait un court-circuit entre l'une des lignes de bus CAN et GND lorsqu'aucune résistance n'est détectée entre la borne 15 (CA5H) de l'ECU du portail d'accès central (ECU de portail d'accès au réseau) et la borne 4 (CG) du DLC3, ou la borne 16 (CA5L) de l'ECU du por ...
