Toyota Camry Manuel de réparation XV50 (2011–2019): Interieur Du Vehicule

INTERIEUR DU VEHICULE

REMARQUES GENERALES

FEUX ET ECLAIRAGE

(a) Vérifier que les phares, les feux stop, les feux arrière, les clignotants et tous les autres feux et éclairages s'allument ou clignotent correctement. Vérifier également s'ils éclairent suffisamment.

(b) S'assurer que les phares sont réglés correctement.

TEMOINS ET AVERTISSEURS SONORES

(a) Vérifier si tous les témoins et avertisseurs sonores fonctionnent.

AVERTISSEURS SONORES

(a) Vérifier si l'avertisseur sonore fonctionne correctement.

VITRE DE PARE-BRISE

(a) Rechercher d'éventuelles éraflures, piqûres ou abrasions.

ESSUIE-GLACE ET LAVE-GLACE AVANT

(a) S'assurer que les lave-glaces sont réglés correctement. Vérifier également si le liquide de lave-glace est projeté au centre de la zone de couverture de chaque essuie-glace avant.

(b) Vérifier si les essuie-glaces laissent une trace. Les remplacer si nécessaire.

DEGIVREUR DE PARE-BRISE

(a) Lorsque la climatisation est en position de dégivrage, vérifier si l'air provient des sorties du dégivreur.

RETROVISEUR

(a) S'assurer que le rétroviseur est posé correctement.

PARE-SOLEIL

(a) S'assurer que les pare-soleil se règlent aisément et qu'ils sont posés correctement.

VOLANT

(a) Vérifier si le jeu du volant est suffisant. Rechercher également d'éventuelles difficultés à braquer ou des bruits inhabituels.

Cliquer ici

SIEGES

(a) Vérifier si les dispositifs de réglage de siège, d'inclinaison de dossier de siège et les autres commandes de siège fonctionnent correctement.

(b) S'assurer que tous les verrous se verrouillent correctement dans toutes les positions.

(c) S'assurer que tous les verrous s'enclenchent correctement dans toutes les positions.

(d) Vérifier si les appuie-têtes coulissent sans problème de haut en bas et que tous les verrous se verrouillent correctement dans toutes les positions enclenchées.

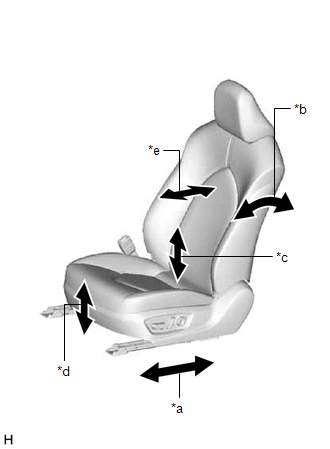

(e) Vérifier les fonctions de base.

*a

Fonction de coulissement

*b

Fonction d'inclinaison

*c

Fonction de dispositif de levage

*d

Fonction de réglage vertical avant

*e

Fonction de réglage de soutien lombaire (pour siège du conducteur)

(1) Actionner les contacteurs de siège à réglage électrique et vérifier si chaque fonction de siège fonctionne correctement:

CEINTURES DE SECURITE

(a) S'assurer que les pièces constitutives de ceinture de sécurité telles que les boucles, les enrouleurs et les ancrages, fonctionnent correctement.

(b) Vérifier l'absence de coupure, effilochement, usure ou détérioration de la sangle de ceinture de sécurité.

PEDALE D'ACCELERATEUR

(a) Vérifier si la pédale fonctionne librement. Vérifier si la pédale ne présente pas une résistance irrégulière ou se bloque dans certaines positions.

PEDALE DE FREIN

(a) Vérifier si la pédale de frein fonctionne correctement.

(b) S'assurer que la course de réserve et la garde à la pédale sont correctes.

Cliquer ici

(c) Démarrer le moteur et vérifier la fonction de servofrein.

Cliquer ici

(d) Démarrer le moteur et vérifier le témoin du système de freinage.

FREINS

(a) Dans un lieu sécurisé, vérifier si le véhicule ne se déporte pas d'un côté lorsque les freins sont appliqués.

FREIN DE STATIONNEMENT (avec système de frein de stationnement électrique)

(a) Sur une faible déclivité, vérifier si le frein de stationnement peut, à lui seul, stabiliser le véhicule.

FREIN DE STATIONNEMENT (sans système de frein de stationnement électrique)

(a) Vérifier si la course de la pédale de frein de stationnement est correcte.

Cliquer ici

(b) Sur une faible déclivité, vérifier si le frein de stationnement peut, à lui seul, stabiliser le véhicule.

MECANISME DE STATIONNEMENT "PARK" DE BOITE-PONT AUTOMATIQUE

(a) Vérifier si le bouton de déverrouillage du levier de changement de vitesse fonctionne correctement.

(b) S'assurer que le levier de changement de vitesse fonctionne correctement.

(c) Lorsque le levier de changement de vitesse est en position P et que tous les freins sont relâchés dans une zone présentant une légère déclivité, s'assurer que le véhicule est stable.

TAPIS DE SOL

(a) S'assurer que les bons tapis de sol sont utilisés et qu'ils sont correctement posés.

Exterieur Du Vehicule
EXTERIEUR DU VEHICULE Il s'agit d'éléments d'entretien et de vérification considérés comme relevant de la responsabilité du propriétaire. Le propriétaire peut effectuer ces entretiens et vérifications ou les faire faire par un centre ...

Sous Le Capot
SOUS LE CAPOT REMARQUES GENERALES Les procédures d'entretien varient d'un pays à l'autre. Suivre le programme d'entretien se trouvant dans le manuel du propriétaire. Le programme d'entretien doit impérativement être respecté. ...
