DESCRIPTION

Le signal d'affichage provenant de chaque caméra est transmis à l'ensemble d'autoradio et d'affichage via le dispositif de commande de caméra de télévision.

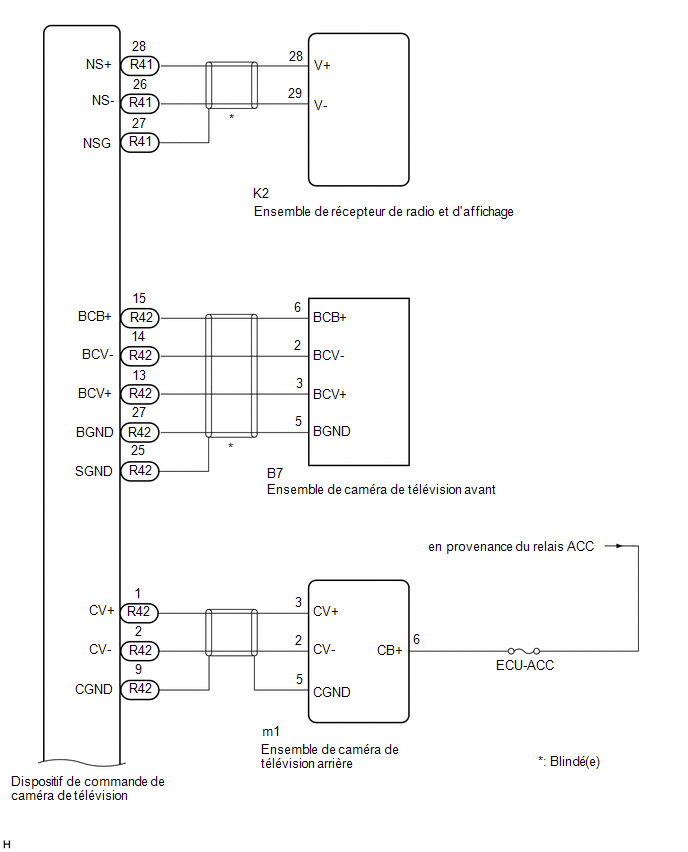

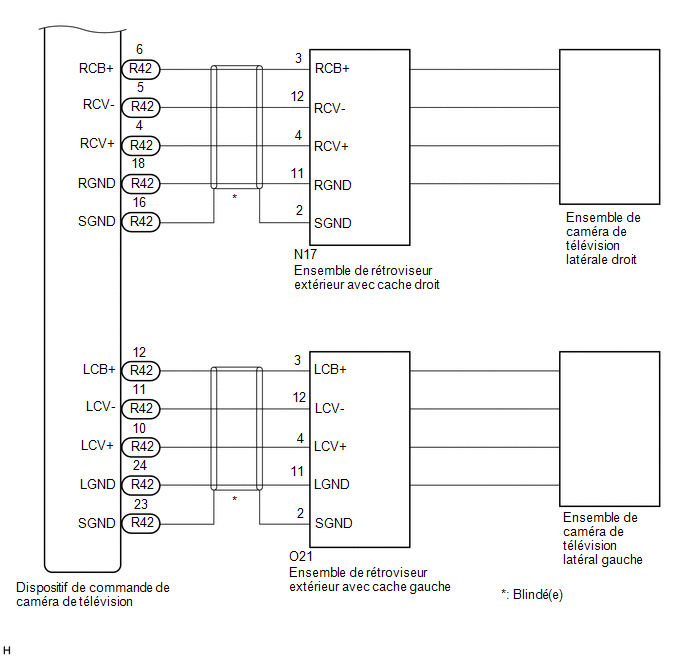

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lorsque le symbole "!" apparaît sur l'ensemble d'autoradio et de récepteur d'affichage après avoir débranché le câble de la borne négative (-) de batterie, corriger l'angle mort de braquage.
Cliquer ici
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.
Cliquer ici

CONSEIL:

Images peuvent apparaître, même dans des conditions normales image si:

Des dispositifs électriques sont utilisés dans l'habitacle (il peut y avoir des parasites sur l'image).
La lentille de la caméra est couverte de givre (l'image transmise immédiatement après avoir amené le contacteur du moteur en position ON (IG) peut être floue ou plus sombre que la normale).
La lentille de la caméra est couverte de neige, de boue, etc.
Un faisceau de lumière éblouissant (rayon de soleil ou phares) frappe la caméra.
Il fait trop sombre autour de la caméra (la nuit, etc.).
La température ambiante autour de la caméra est trop élevée ou trop basse.
Le véhicule est fortement incliné.
La lentille de l'ensemble de caméra de télévision est griffée.
La lentille de l'ensemble de caméra de télévision présente des gouttes d'eau ou l'humidité est élevée.
Lorsque la caméra est utilisée sous un éclairage fluorescent, des éclairages au sodium ou des éclairages au mercure, etc., les éclairages et la zone illuminée risquent de sembler vaciller.

PROCEDURE

1.	VERIFIER LE SYSTEME DE CONTROLE DE VISION PANORAMIQUE

(a) Vérifier si le même dysfonctionnement se produit lorsque l'écran de contrôle de vision panoramique s'affiche.

Résultat:

Résultat	Passer au point
L'écran de vue arrière ne s'affiche pas.	A
L'écran de vue avant ne s'affiche pas.	B
L'écran de contrôle latéral gauche ne s'affiche pas.	C
L'écran de contrôle latéral droit ne s'affiche pas.	D
L'écran de contrôle de vision panoramique ne s'affiche pas.	E

PASSER AU POINT 6

PASSER AU POINT 10

PASSER AU POINT 15

PASSER AU POINT 20

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE)

Cliquer ici

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE ACC - MASSE)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

4.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (CV-, CGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

5.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE (CV+, CGND)

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

6.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION AVANT)

Cliquer ici

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

7.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (BCV-, BGND)

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

8.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (BCB+, BGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

9.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (BCV+, BGND)

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT

10.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE)

Cliquer ici

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

11.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (LCV-, LGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

12.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (LCB+, LGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

13.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE GAUCHE (LCV+, LGND)

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

14.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT

(a) Remplacer l'ensemble de caméra de télévision latérale gauche par un élément neuf ou fonctionnant normalement.

Cliquer ici

(b) Vérifier si le même dysfonctionnement se reproduit lorsque l'écran de contrôle latéral s'affiche.

Résultat:

Résultat	Passer au point
Le dysfonctionnement ne se reproduit plus (retour à la normale)	A
Le dysfonctionnement se reproduit	B

FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE ETAIT DEFECTUEUX)

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE

15.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE DROIT)

Cliquer ici

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

16.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (RCV-, RGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

17.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (RCB+, RGND)

Cliquer ici

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

18.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE DROITE (RCV+, RGND)

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

19.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROIT

(a) Remplacer l'ensemble de caméra de télévision latéral droit par un élément neuf ou fonctionnant normalement.

Cliquer ici

(b) Vérifier si le même dysfonctionnement se reproduit lorsque l'écran de contrôle latéral s'affiche.

Résultat:

Résultat	Passer au point
Le dysfonctionnement ne se reproduit plus (retour à la normale)	A
Le dysfonctionnement se reproduit	B

FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL DROITE ETAIT DEFECTUEUX)

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE DROIT

20.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE D'AUTORADIO ET D'AFFICHAGE)

(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.

(b) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
R41-28 (NS+) - K2-28 (V+)	En permanence	En dessous de 1 Ω
R41-26 (NS-) - K2-29 (V-)	En permanence	En dessous de 1 Ω
R41-27 (NSG) - Masse de carrosserie	En permanence	En dessous de 1 Ω
R41-28 (NS+) ou K2-28 (V+) - Masse de carrosserie	En permanence	10 kΩ minimum
R41-26 (NS-) ou K2-29 (V-) - Masse de carrosserie	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

21.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (NS-, NSG)

(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
27 (NSG) - Masse de carrosserie	En permanence	En dessous de 1 Ω
26 (NS-) - Masse de carrosserie	En permanence	En dessous de 1 Ω

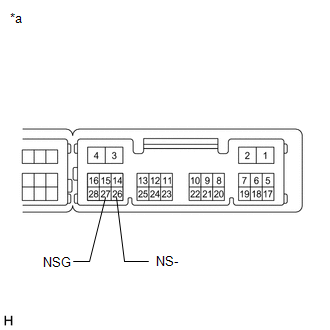

*a	Pièce constitutive sans faisceau de câbles branché (dispositif de commande de caméra de télévision)

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

22.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (NS+, NSG)

(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché.

(b) A l'aide d'un oscilloscope, vérifier la forme d'onde de l'ensemble de caméra de télévision avant.

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision avant. Par conséquent, vérifier la forme d'onde au niveau du dispositif de commande de caméra de télévision lorsque le connecteur est branché.

Pièce constitutive avec faisceau de câbles branché

(dispositif de commande de caméra de télévision)

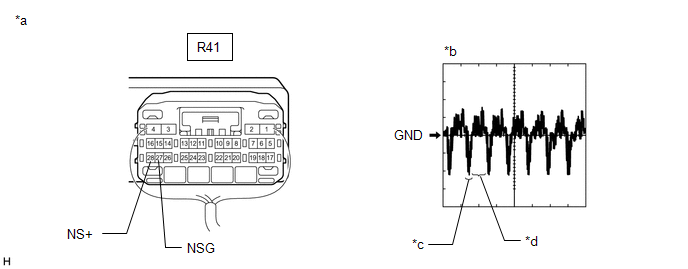

Forme d'onde 1

Signal de synchronisation

Forme d'onde vidéo

CONSEIL:

La forme d'onde vidéo varie en fonction de l'image envoyée par l'ensemble de caméra de télévision avant.

Condition de mesure

Elément	Contenu
N° de borne (symbole)	R41-28 (NS+) - R41-27 (NSG)
Réglage de l'appareil	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur du moteur en position ON (IG), l'image panoramique est affichée

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION
