Toyota Camry Manuel de réparation XV50 (2011–2019): Le(s) message(s) "CHK" s'affiche(nt) sur l'écran pas sur l'écran SIGNAL CHECK

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Moniteur De Vue Panoramique / Le(s) message(s) "CHK" s'affiche(nt) sur l'écran pas sur l'écran SIGNAL CHECK

DESCRIPTION

Sur l'écran SIGNAL CHECK, il est possible de vérifier si les signaux envoyés au dispositif de commande de caméra de télévision sont normaux.

Cliquer ici

CONSEIL:

Sur l'écran SIGNAL CHECK, "OK" (bleu) s'affiche pour les éléments avec état d'émission normal ou résultat de vérification normal.
Sur l'écran SIGNAL CHECK, "CHK" (rouge) s'affiche pour les éléments avec état d'émission normal ou résultat de vérification anormal.
Les éléments affichés peut varier en fonction des caractéristiques du véhicule.

Elément	Méthode d'émission de signal	Détails	Le DTC est émis lorsqu'un résultat anormal est affiché	Récepteur du signal
CAN	Communication CAN	Signal de communication CAN	Le DTC DTC est émis	ECU associées
SHIFT	Faisceau de câbles du véhicule	Signal du contacteur de rapport engagé	DTC n'est pas émis	Relais BKUP LP
CAMERA SW	Faisceau de câbles du véhicule	Statut d'entrée du signal du contacteur de contrôle de vision panoramique	DTC n'est pas émis	Contacteur de contrôle de vision panoramique

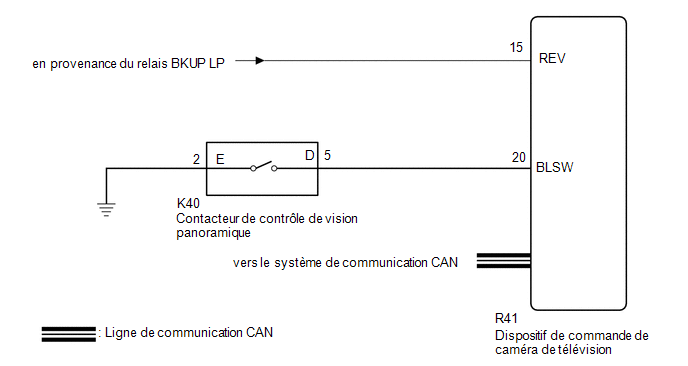

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lorsque le symbole "!" apparaît sur l'ensemble d'autoradio et de récepteur d'affichage après avoir débranché le câble de la borne négative (-) de batterie, corriger l'angle mort de braquage.
Cliquer ici
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.
Cliquer ici

PROCEDURE

1.	VERIFIER LE MODE DE VERIFICATION DE L'AFFICHAGE

(a) Vérifier quels éléments s'affichent sur l'écran de vérification du signal.

Résultat:

Résultat	Passer au point
"CAMERA SW" affiche "CHK" (rouge)	A
"CAN" affiche "CHK" (rouge)	B
"SHIFT" affiche "CHK" (rouge)	C

PASSER AU SYSTEME DE COMMUNICATION CAN

PASSER AU POINT 4

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE MONITEUR DE VISION PANORAMIQUE - DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K40 de contacteur de moniteur de vision panoramique.

(b) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
R41-20 (BLSW) - K40-5 (D)	En permanence	En dessous de 1 Ω
K40-2 (E) - Masse de carrosserie	En permanence	En dessous de 1 Ω
R41-20 (BLSW) ou K40-5 (D) - Masse de carrosserie	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER LE CONTACTEUR DE CONTROLE DE VISION PANORAMIQUE

(a) Déposer le contacteur de contrôle de vision panoramique.

Cliquer ici

(b) Vérifier le contacteur de contrôle de vision panoramique.

Cliquer ici

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

REMPLACER LE CONTACTEUR DE CONTROLE DE VISION PANORAMIQUE

4.	VERIFIER LE FONCTIONNEMENT DU FEU DE RECUL

(a) S'assurer que le feu de recul s'allume.

OK:

Le feu de recul s'allume.

MAL

PASSER AU SYSTEME D'ECLAIRAGE (EXT)

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL DE MARCHE ARRIERE)

(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.

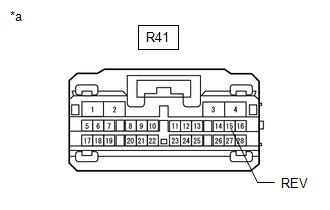

*a	Vue avant du connecteur côté faisceau de câbles (vers le dispositif de commande de caméra de télévision)

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester	Condition	Condition spécifiée
R41-15 (REV) - Masse de carrosserie	Contacteur du moteur en position ON (IG), levier de changement de vitesse en position R	11 à 14 V
R41-15 (REV) - Masse de carrosserie	Contacteur du moteur en position ON (IG), levier de changement de vitesse en position autre que R	En dessous de 1 V

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
