Toyota Camry Manuel de réparation XV50 (2011–2019): Mode d'arrêt de communication de l'ECU de carrosserie principale

DESCRIPTION

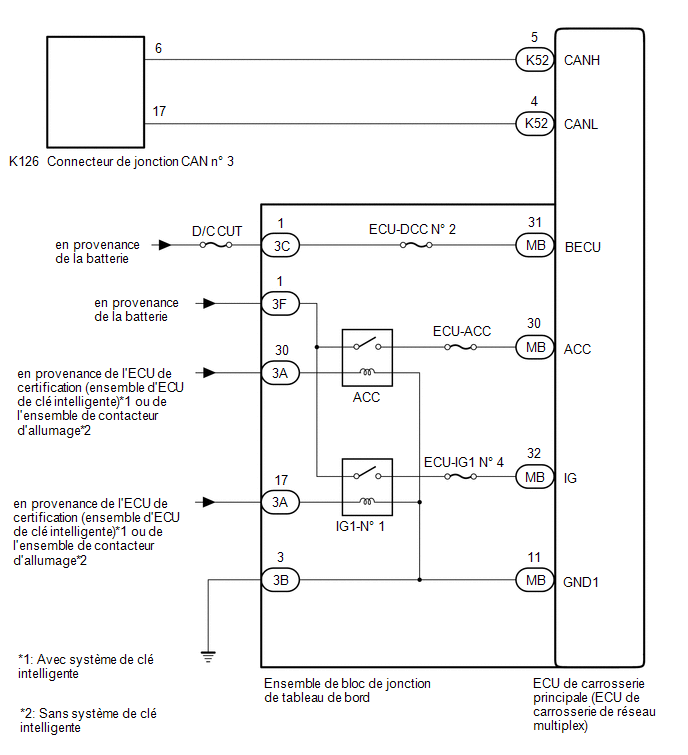

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.

REMARQUE:

• Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

  Cliquer ici

• Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
• Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

  Cliquer ici

• Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

  Procédure de vérification des DTC: Mettre le contacteur d'allumage en position ON et attendre 1 minute minimum. Puis faire fonctionner le système incriminé potentiel et conduire le véhicule à une vitesse minimum de 60 km/h (37 mi/h) pendant 5 minutes minimum.

• Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.

  Cliquer ici

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
• Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.
  • avec système de clé intelligente

    Cliquer ici

  • sans système de clé intelligente

    Cliquer ici

CONSEIL:

• Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
• Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur K52 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée K52-5 (CANH) - K52-4 (CANL) Câble débranché de la borne négative (-) de la batterie 54 à 69 Ω

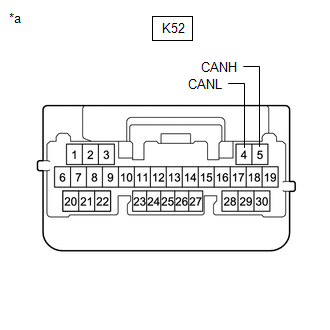

*a Vue avant du connecteur côté faisceau de câbles (vers l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex))

MAL

REPARER OU REMPLACER LE CONNECTEUR OU LES LIGNES SECONDAIRES CAN (ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX))

OK

(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée MB-11 (GND1) - Masse de carrosserie Câble débranché de la borne négative (-) de la batterie En dessous de 1 Ω REMARQUE: Effectuer cette vérification avec le faisceau de câbles branché sur l'ensemble de bloc de jonction de tableau de bord.

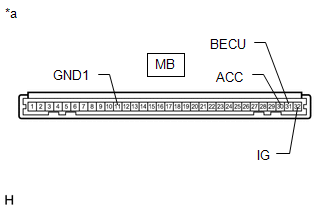

*a Vue avant du connecteur côté faisceau de câbles (vers l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex))

(c) Rebrancher le câble sur la borne négative (-) de la batterie.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

REMARQUE:

Effectuer cette vérification avec le faisceau de câbles branché sur l'ensemble de bloc de jonction de tableau de bord.

Résultat:

A

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

C

PASSER AU SYSTEME D'ECLAIRAGE (INT) (CIRCUIT DE SIGNAL ACC)

D

PASSER AU SYSTEME D'ECLAIRAGE (INT) (CIRCUIT DE SIGNAL IG)

E

PASSER AU POINT 4

B

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.

(c) Rebrancher le câble sur la borne négative (-) de la batterie.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Branchement du tester Condition Condition spécifiée 3C-1 - Masse de carrosserie En permanence 11 à 14 V

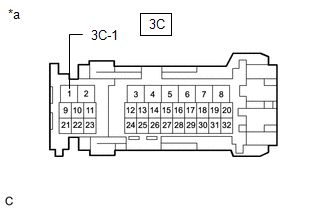

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de bloc de jonction de tableau de bord)

OK

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE SIGNAL BECU)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur 3B de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 3B-3 - Masse de carrosserie Câble débranché de la borne négative (-) de la batterie En dessous de 1 Ω

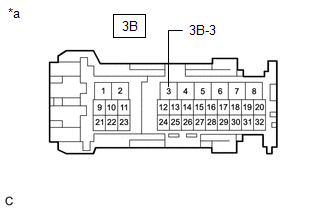

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de bloc de jonction de tableau de bord)

OK

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE)
