PIECES CONSTITUTIVES

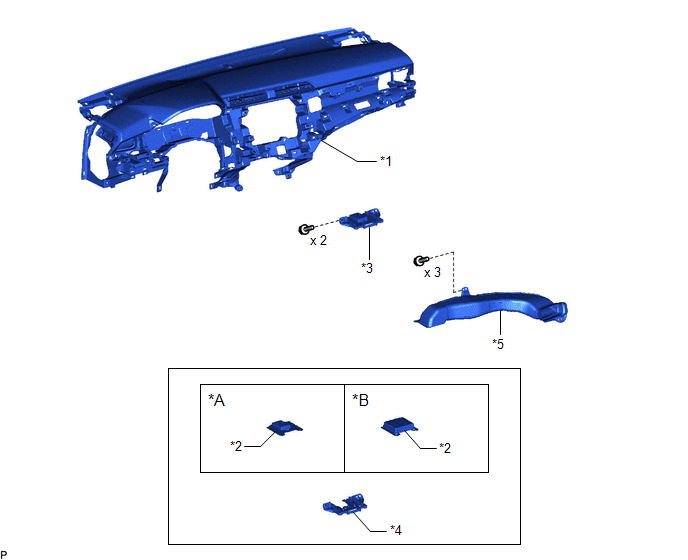

SCHEMA
|
*A | sans contacteur (SOS) manuel |
*B | avec contacteur (SOS) manuel |
|
*1 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
*2 | ENSEMBLE D'ANTENNE DE NAVIGATION |
|
*3 | ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT |
*4 | SUPPORT D'ANTENNE DE NAVIGATION |
|
*5 | SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3 |
- | - |
DeposeCircuit de guidage vocal entre l'autoradio et l'amplificateur de l'élément stéréo
DESCRIPTION Ce circuit est utilisé lorsque le contacteur Voix de l'ensemble de contacteur au volant est enfoncé.
Grâce à ce circuit, l'ensemble de récepteur de radio et d'affichage envoie des signaux à l'ensemble d'amplificateur de l'élément stéréo. SCHEMA DE CABLAGE
PROCEDURE
1. ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour sièges de type rabattable
*B fabrication TMC
*C fabrication TMMK
- -
*1 ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
*2 ENSEMBLE D'ASSISE DE SIEGE ARRIERE
*3 CROCHET DE VE ...
Description Du Systeme
DESCRIPTION DU SYSTEME FONCTION DES CONNECTEURS SRS
(a) Emplacement du mécanisme de prévention d'activation
(b) Fonction du mécanisme de prévention d'activation
(1) Le mécanisme de prévention d'activation est conçu pour créer un court-c ...
