PIECES CONSTITUTIVES
SCHEMA
|

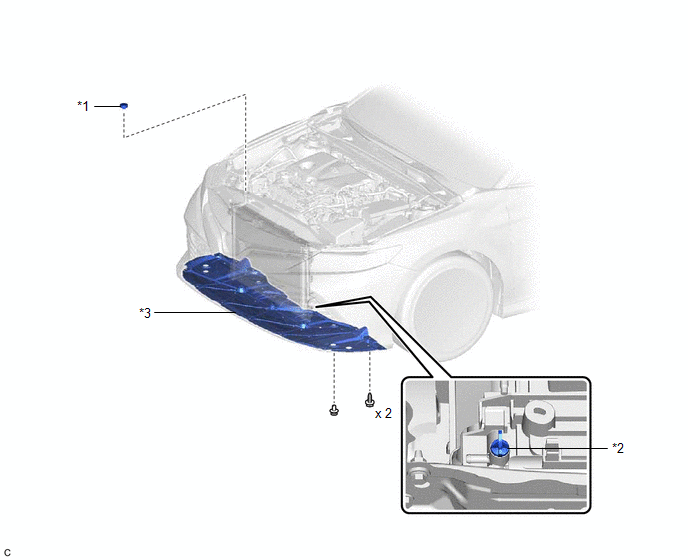

*1 | SOUS-ENSEMBLE DU BOUCHON DE RADIATEUR |
*2 | BOUCHON DE ROBINET DE VIDANGE DE RADIATEUR |
|
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
- | - |
RemplacementEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
*2 ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
*3 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*4 ECM
*5 ENSEMBLE DE MECANISME DE DIRECTION ...
Repose
REPOSE PROCEDURE 1. REPOSER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)
(a) Reposer la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) avec le boulon.
Torque: 19 N·m {194 kgf·cm, 14 ft·lbf} (b) Brancher le connecteur de soupape d'arrêt de débit.
(c) Bran ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la procédure suivante pour effectuer la recherche de pannes dans le système de moniteur d'aide au stationnement.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
...
