PIECES CONSTITUTIVES

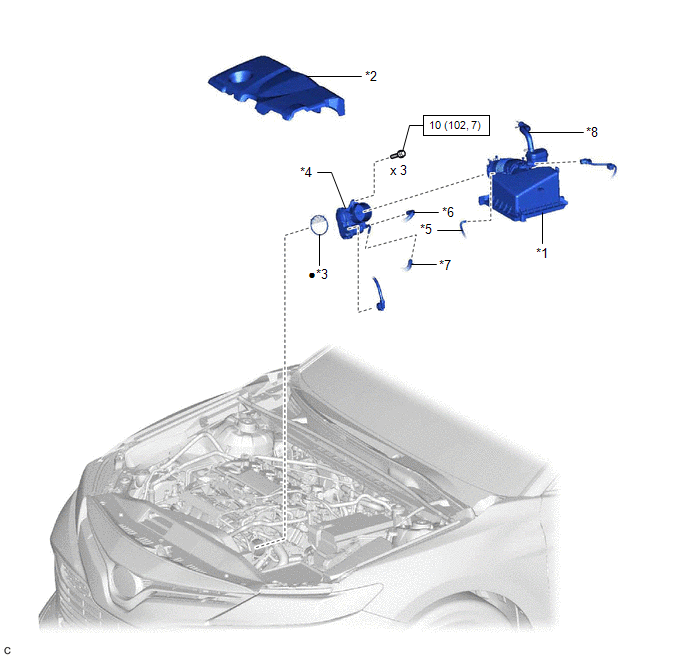

SCHEMA
|
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
|
*3 | JOINT D'ETANCHEITE DE CORPS DE PAPILLON |
*4 | ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR |
|
*5 | DURITE A DEPRESSION |
*6 | DURITE DE DERIVATION D'EAU N° 6 |
|
*7 | DURITE DE DERIVATION D'EAU N° 5 |
*8 | DURITE DE VENTILATION N° 2 |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur VehiculeSchema Du Systeme
SCHEMA DU SYSTEME
avec contacteur (SOS) manuel
sans contacteur (SOS) manuel
pour 6 haut-parleurs
pour 9 haut-parleurs
...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
- FUSIBLE ECU-ACC - FUSIBLE PANEL - FUSIBLE ECU-DCC N° 2
*2 CHARGEUR DE CRADLE MOBILE A DISTANCE (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT)
*3 ECU DE CERTIFICATI ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE DE RESERVOIR A CHARBON ACTIF)
(a) Vérifier visuellement l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif).
(1) S'assurer visuellement que l'absorbeur de vapeurs de carburant (ensemb ...
