Prenez garde lors de toute manipulation du système hybride, car il s'agit d'un système haute tension (650 V environ au maximum) et il contient également des pièces qui deviennent extrêmement chaudes lorsque le système hybride fonctionne. Respectez les étiquettes d'avertissement apposées sur le véhicule.

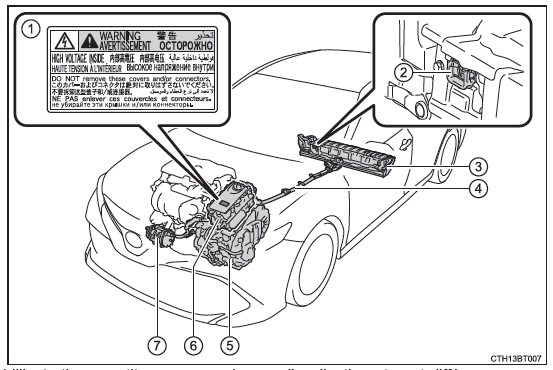

L'illustration constitue un exemple pour l'explication et peut différer par rapport à la réalité.
Prise d'admission d'air de la batterie du système hybride (batterie de traction)
Une prise d'admission d'air est située sous le côté droit du siège arrière pour permettre le refroidissement de la batterie du système hybride (batterie de traction). Si l'aérateur est bouché, la charge/décharge de la batterie du système hybride (batterie de traction) risquent d'être limitées.
Système d'arrêt d'urgence
Lorsqu'un certain niveau d'impact est détecté par le capteur d'impact, le système d'arrêt d'urgence coupe le courant haute tension et arrête la pompe à carburant afin de minimiser le risque d'électrocution et de fuite de carburant.
Si le système d'arrêt d'urgence s'active, votre véhicule ne redémarrera pas.
Pour redémarrer le système hybride, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Message d'avertissement du système hybride
Un message s'affiche automatiquement lorsque un dysfonctionnement se produit au niveau du système hybride ou qu'une action incorrecte est tentée.
Si un message d'avertissement s'affiche sur l'écran multifonctionnel, lisez-le et suivez les instructions
Si un témoin d'avertissement s'allume, qu'un message d'avertissement s'affiche, ou si la batterie 12 V est débranchée
Le système hybride risque de ne pas démarrer. Dans ce cas, essayez une nouvelle fois de démarrer le système. Si le témoin "READY" ne s'allume pas, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Panne sèche
Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démarrer le système hybride, réapprovisionnez le véhicule en carburant en quantité suffisante pour que le témoin d'avertissement de niveau de carburant insuffisant s'éteigne.
Si la quantité de carburant est insuffisante, le système hybride risque de ne pas démarrer. (La quantité standard de carburant est d'environ 8,8 L [2,3 gal, 1,9 Imp. gal.] lorsque le véhicule est sur une surface plane. Cette valeur peut changer si le véhicule est sur une pente. Ajoutez davantage de carburant lorsque le véhicule est incliné.)
Ondes électromagnétiques
Rechercher un éventuel court-circuit en +B dans la ligne de bus 1
DESCRIPTION Il se peut qu'il y ait un court-circuit entre le circuit de l'une des lignes de bus CAN et +B lorsqu'il n'y a pas de résistance entre la borne 23 (CA1H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 8 (CA1L) de l'ECU ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. MESURES DE PRECAUTION REMARQUE:
Après avoir mis le contacteur d'allumage en positi ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE VITRE DE TOIT OUVRANT
*2 GARNISSAGE LATERAL GAUCHE DE TOIT OUVRANT
*3 GARNISSAGE LATERAL DROIT DE TOIT OUVRANT
*4 BOURRELET DE TOIT OUVRANT
*5 SOUS-ENSEMBLE DE PANNEAU DE TOIT OUVRANT
- -
...
