Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. POSER LA GOUPILLE ELASTIQUE DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté arrière)

(a) Reposer la goupille de ressort de maintien de mâchoire de frein de stationnement sur le plateau de frein.

(b) Reposer provisoirement le plateau de frein sur le sous-ensemble de porte-essieu arrière à l'aide de l'écrou.

REMARQUE:

Ne pas tordre l'ensemble de câble de frein de stationnement n° 3 lors de la pose du plateau de frein.

CONSEIL:

Serrer complètement l'écrou après avoir reposé l'ensemble de moyeu d'essieu arrière et de roulement.

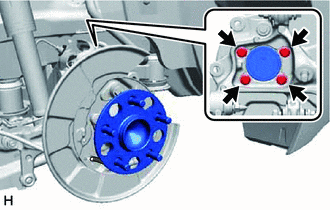

(c) Reposer l'ensemble de moyeu d'essieu arrière et de roulement sur le sous-ensemble de porte-essieu arrière à l'aide des 4 boulons.

Torque:

90 N·m {918 kgf·cm, 66 ft·lbf}

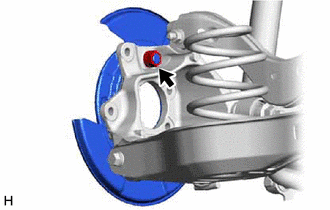

(d) Reposer le plateau de frein sur le sous-ensemble de porte-essieu arrière à l'aide de l'écrou.

Torque:

140 N·m {1 428 kgf·cm, 103 ft·lbf}

(e) Brancher le câble de capteur de contrôle de dérapage.

Cliquer ici

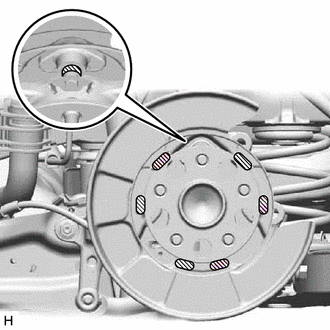

2. APPLIQUER DE LA GRAISSE POUR HAUTES TEMPERATURES

(a) Appliquer de la graisse pour hautes températures sur les surfaces du plateau de frein en contact avec les mâchoires comme indiqué sur le schéma.

Graisse pour hautes températures

3. REPOSER LE LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT

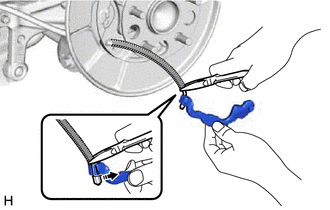

(a) A l'aide d'une pince à bec fin, reposer le levier de mâchoire de frein de stationnement n° 3 sur l'ensemble de câble de frein de stationnement.

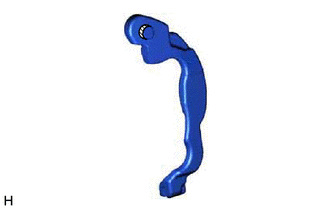

(b) Appliquer de la graisse pour hautes températures sur les surfaces du levier de mâchoire de frein de stationnement en contact avec l'ensemble de mâchoire de frein de stationnement n° 1.

Graisse pour hautes températures

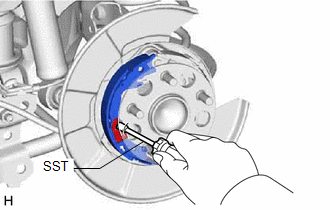

4. REPOSER L'ENSEMBLE DE MACHOIRE DE FREIN DE STATIONNEMENT N° 1 (pour côté arrière)

(a) Introduire la goupille du levier de mâchoire de frein de stationnement n° 1 dans l'ensemble de mâchoire de frein de stationnement puis reposer provisoirement l'ensemble de mâchoire de frein de stationnement n° 1.

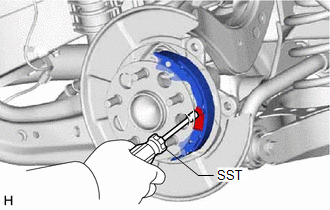

(b) A l'aide du SST, reposer l'ensemble de mâchoire de frein de stationnement gauche n° 1 avec le ressort de maintien de mâchoire de frein de stationnement et la goupille élastique de maintien de mâchoire de frein de stationnement.

SST: 09718-00011

5. POSER LA GOUPILLE ELASTIQUE DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté avant)

(a) Reposer la goupille de ressort de maintien de mâchoire de frein de stationnement.

6. REPOSER L'ENSEMBLE DE MACHOIRE DE FREIN DE STATIONNEMENT N° 1 (pour côté avant)

(a) A l'aide du SST, reposer l'ensemble de mâchoire de frein de stationnement gauche n° 1 avec le ressort de maintien de mâchoire de frein de stationnement et la goupille élastique de maintien de mâchoire de frein de stationnement.

SST: 09718-00011

7. REPOSER L'ENSEMBLE DE VIS DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

Graisse pour hautes températures

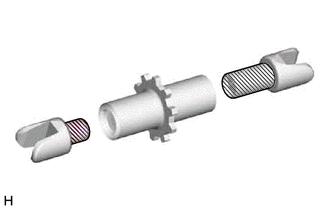

(a) Appliquer de la graisse pour hautes températures sur l'ensemble de vis de réglage de mâchoire de frein de stationnement, comme indiqué sur le schéma.

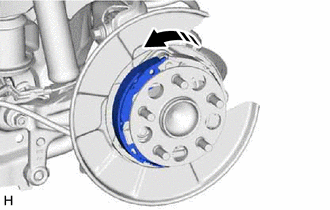

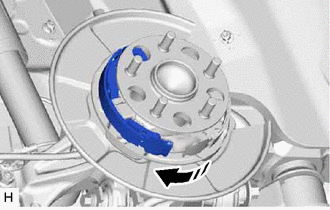

(b) Tirer l'ensemble de mâchoire de frein de stationnement n° 1 vers l'avant du véhicule à la main.

(c) Reposer le boulon de réglage de mâchoire de frein de stationnement.

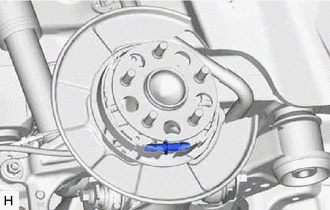

8. REPOSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté inférieur)

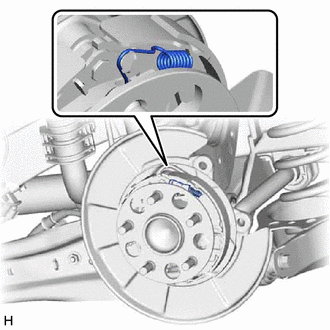

(a) Reposer le ressort de tension de rappel de mâchoire de frein de stationnement.

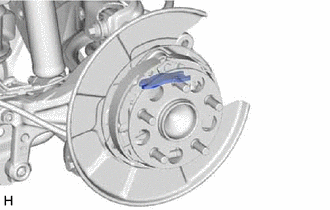

9. REPOSER L'ENTRETOISE DE MACHOIRE DE FREIN DE STATIONNEMENT

(a) Tirer l'ensemble de mâchoire de frein de stationnement n° 1 vers l'avant du véhicule à la main.

(b) Reposer l'entretoise de mâchoire de frein de stationnement.

10. POSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté arrière)

Graisse pour hautes températures

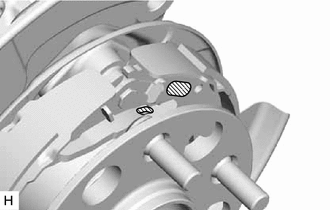

(a) Appliquer une fine couche de graisse pour hautes températures sur les zones indiquées sur le schéma.

(b) Reposer le ressort de tension de rappel de mâchoire de frein de stationnement.

11. POSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté avant)

(a) Reposer le ressort de tension de rappel de mâchoire de frein de stationnement.

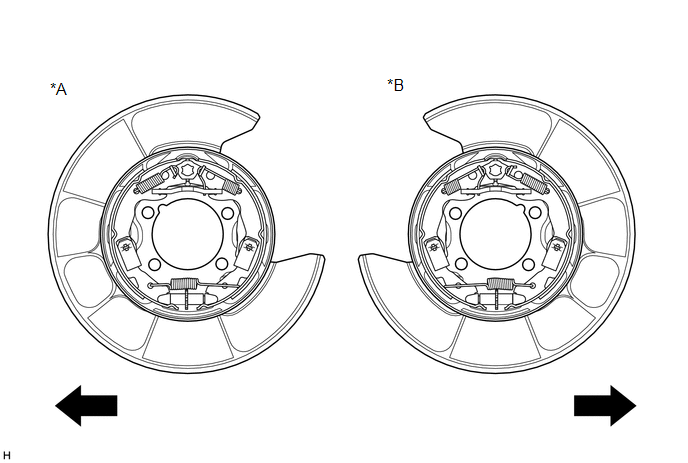

12. VERIFIER LA REPOSE DU FREIN DE STATIONNEMENT

(a) S'assurer que chaque pièce est correctement posée.

*A

pour côté gauche

*B

pour côté droit

Avant du véhicule

-

-

REMARQUE:

Veiller à ce que les surfaces de frottement des garnitures ou les disques de mâchoire soient exemptes d'huile ou de graisse.

13. REPOSER LE DISQUE ARRIERE

Cliquer ici

14. REPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

Cliquer ici

15. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

16. REGLER LE JEU DE LA MACHOIRE DE FREIN DE STATIONNEMENT ET LA COURSE DE LA PEDALE DE FREIN DE STATIONNEMENT

Cliquer ici

17. REPOSER LA ROUE ARRIERE

Cliquer ici

18. RODAGE DES MACHOIRES DE FREIN DE STATIONNEMENT SUR LES DISQUES

(a) Conduire le véhicule à environ 50 km/h (31 mi/h) sur une route plane, sèche et exempte de circulation.

(b) Enfoncer la pédale de frein de stationnement avec une force de 150 N (15 kgf, 33,7 lbf.).

(c) Conduire le véhicule sur environ 400 m (0,25 mille) dans ces conditions.

(d) Répéter cette procédure à 3 reprises.

REMARQUE:

Définir un intervalle de 5 minutes entre chaque procédure pour éviter une surchauffe de l'ensemble de frein.
