DESCRIPTION
Lorsqu'un problème se produit dans le circuit d'alimentation électrique, la fonction de sécurité fonctionne pour arrêter l'assistance de direction.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Avertissement indiqué |
Retour à l'état normal |
Remarque |
|---|---|---|---|---|---|---|
| C1551 |
Tension d'alimentation électrique IG |
Lorsque la tension d'alimentation électrique PIG est normale, la tension d'alimentation électrique IG est supérieure ou égale à 18,5 V |
| Témoin EPS S'active |
L'ECU détermine que le système est revenu à l'état normal |
- |

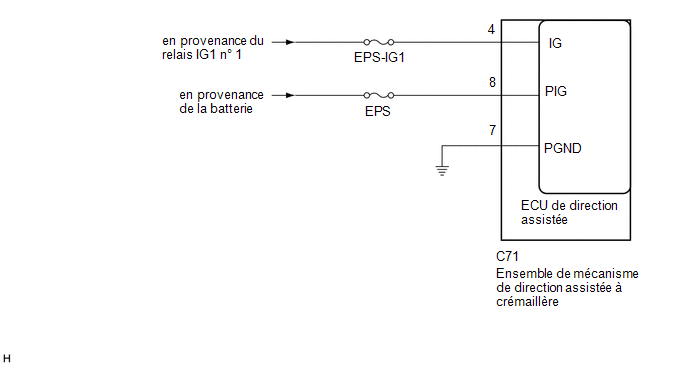

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |
(a) Débrancher le connecteur C71 de l'ensemble de mécanisme de direction assistée à crémaillère.
|

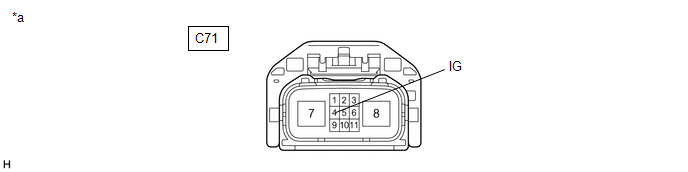

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de mécanisme de direction assistée à crémaillère) |
- | - |
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
C71-4 (IG) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 18,5 V |
| MAL | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Chassis > EMPS > Clear DTCs(b) Vérifier les DTC.
Chassis > EMPS > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Le DTC est émis. |
A |
| Aucun DTC n'est émis. |
B |
| A | |
REMPLACER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE
|
| B | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
Verification Sur Vehicule
Tension d'alimentation électrique PIG (C1552,C1554)Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
