DESCRIPTION
Lorsqu'un problème survient au niveau de l'alimentation électrique PIG et du système de relais d'alimentation électrique, la fonction de sécurité fonctionne pour arrêter l'assistance de direction.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Avertissement indiqué |
Retour à l'état normal |
Remarque |
|---|---|---|---|---|---|---|
| C1552 |
Tension d'alimentation électrique PIG |
Dysfonctionnement du circuit d'alimentation électrique PIG |
| Témoin EPS S'active |
Le contacteur d'allumage a été mis de nouveau en position ON |
- |
| C1554 |
Panne du relais d'alimentation électrique |
Dysfonctionnement dans le circuit du relais de la source d'alimentation électrique |
| Témoin EPS S'active |
Le contacteur d'allumage a été mis de nouveau en position ON |
- |

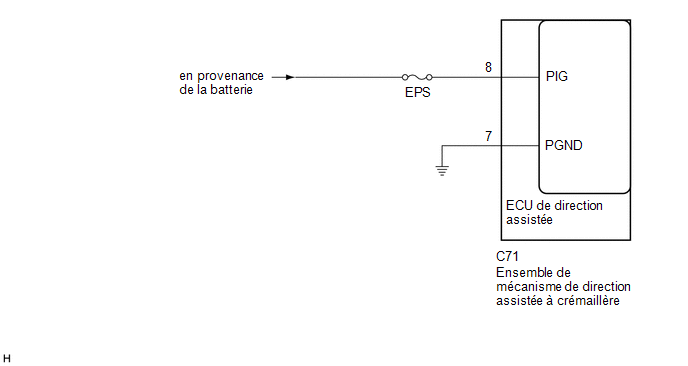

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur C71 de l'ensemble de mécanisme de direction assistée à crémaillère.
|

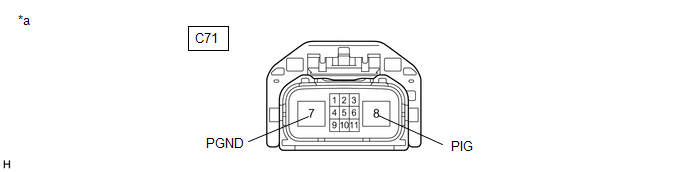

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de mécanisme de direction assistée à crémaillère) |
- | - |
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
C71-8 (PIG) - Masse de carrosserie |
Contacteur d'allumage en position ON |
9 à 16 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
C71-7 (PGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | |
REMPLACER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE
|
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
