Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
| (a) Mesurer la résistance en fonction de la ou des valeurs indiquées dans le tableau ci-dessous lorsque le levier d'axe de commande de boîte de vitesses est mis dans chaque position.
Résistance standard: |
Branchement du tester |
Condition | Condition spécifiée | |
4 (B) - 9 (L) |
Levier de changement de vitesse en position P ou N |
En dessous de 1 Ω | |
1 (RB) - 3 (PL) |
Levier de changement de vitesse en position P |
En dessous de 1 Ω | |
1 (RB) - 2 (RL) |
Levier de changement de vitesse en position R |
En dessous de 1 Ω | |
1 (RB) - 8 (NL) |
Levier de changement de vitesse en position N |
En dessous de 1 Ω | |
1 (RB) - 7 (DL) |
Levier de changement de vitesse en position D, S "+" ou "-" |
En dessous de 1 Ω | |
4 (B) - 9 (L) |
Levier de changement de vitesse en position autre que P ou N |
10 kΩ minimum | |
1 (RB) - 3 (PL) |
Levier de changement de vitesse en position autre que P |
10 kΩ minimum | |
1 (RB) - 2 (RL) |
Levier de changement de vitesse en position autre que R |
10 kΩ minimum | |
1 (RB) - 8 (NL) |
Levier de changement de vitesse en position autre que N |
10 kΩ minimum | |
1 (RB) - 7 (DL) |
Levier de changement de vitesse en position autre que D, S "+" ou "-" |
10 kΩ minimum | Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de position de stationnement/point mort. |
.png) |
|

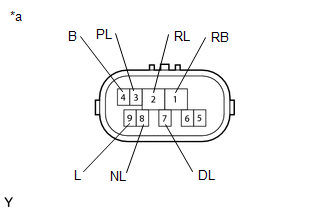

*a | Pièce constitutive sans faisceau de câbles branché
(ensemble de contacteur de position de stationnement/point mort) | | |
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de ...
REGLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Avant de régler l'ensemble de contacteur de position de stationnement/point mort, s'assurer que le levier de changement de vitesse est en position N. PROCEDURE
1. SECURISER LE VEHICUL ...
