VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE

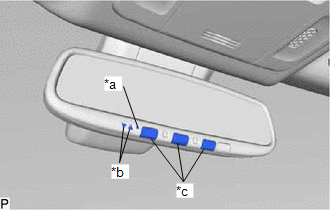

(a) Appuyer sur chaque contacteur de dispositif d'ouverture de porte de garage ("HomeLink") et vérifier que le témoin ("HomeLink") s'allume. Si un ou plusieurs contacteurs de dispositif d'ouverture de porte de garage ("HomeLink") n'allume pas le témoin ("Homelink"), vérifier l'état du fusible et du faisceau de câbles. Si le câble du fusible est cassé ou si le faisceau de câbles ne fonctionne pas correctement, le réparer ou le remplacer. Si ce n'est pas le cas, remplacer l'ensemble de rétroviseur intérieur (dispositif d'ouverture de porte de garage). Cliquer ici |
|
2. VERIFIER L'ENREGISTREMENT ET L'EMISSION DU DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE
CONSEIL:
Utiliser le tester "HomeLink" et un émetteur d'essai pour ce test. Commencer par effacer les codes d'émetteur du client, puis enregistrer le code d'émetteur du tester.
Cliquer ici
(a) Vérifier si le code d'émetteur du tester a bien été enregistré.
CONSEIL:
Cliquer ici

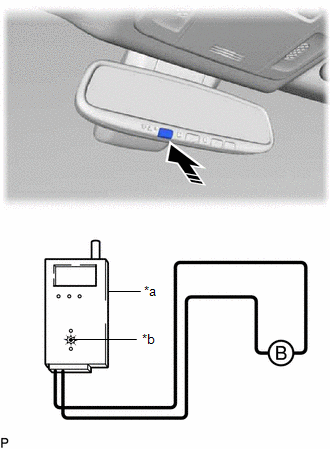

(b) Appliquer la tension de la batterie au tester "HomeLink", comme indiqué sur le schéma.
*a | Tester "HomeLink" |
*b | LED rouge |
![]() |
Appuyer |
(c) Appuyer sur un contacteur de dispositif d'ouverture de porte de garage ("Homelink"). Vérifier si la LED rouge du tester "HomeLink" s'allume.
CONSEIL:
Si la LED rouge ne s'allume pas, remplacer l'ensemble de rétroviseur intérieur (dispositif d'ouverture de porte de garage).
Cliquer ici
(d) Une fois la vérification terminée, enregistrer à nouveau le(s) code(s) d'émetteur du client.
CONSEIL:
