Résumé de la fonction de surveillance de l'angle mort
La surveillance de l'angle mort est un système doté de 2 fonctions;
Ces fonctions utilisent les mêmes capteurs.

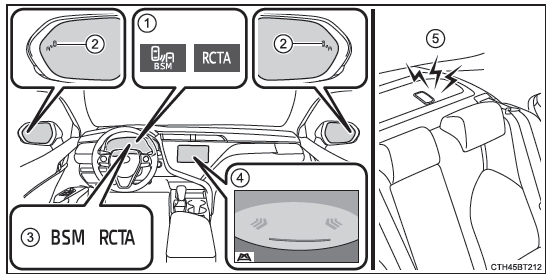

Activer/désactiver la fonction BSM/fonction RCTA
Fonction BSM: Lorsqu'un véhicule est détecté dans l'angle mort, le témoin de rétroviseur extérieur s'allume alors que le levier de clignotants n'est pas actionné, et le témoin de rétroviseur extérieur clignote lorsque le levier de clignotants est actionné.
Fonction RCTA: Lorsqu'un véhicule approchant à droite ou à gauche à l'arrière du véhicule est détecté, les témoins de rétroviseurs extérieurs clignotent.
Lorsque la fonction BSM/fonction RCTA est activée, le témoin s'allume.
Si un véhicule approchant à droite ou à gauche à l'arrière du véhicule est détecté, l'icone RCTA du côté détecté s'affiche.
Lorsqu'un véhicule approchant à droite ou à gauche à l'arrière du véhicule est détecté, un signal sonore retentit derrière le siège arrière.
Activer/désactiver la fonction BSM/fonction RCTA
sur les
commandes de réglage des instruments,
sélectionnez
.
sur les
commandes de réglage des instruments,
sélectionnez
ou
.
Chaque fois que vous appuyez sur
, la fonction s'active/se désactive.
Visibilité des témoins de rétroviseurs extérieurs
Lorsque la lumière du jour est intense, il peut arriver que le témoin de rétroviseur extérieur soit difficile à voir.
Perception du signal sonore RCTA
La fonction RCTA peut être difficilement perceptible dans un environnement bruyant, par exemple si le volume audio est élevé.
Lorsque "BSM non disponible" et "RCTA non disponible" s'affichent sur l'écran multifonctionnel
De la glace, de la neige, de la boue, etc., peut s'être fixée autour des capteurs du pare-chocs arrière.
Le système devrait reprendre un fonctionnement normal après avoir retiré la glace, la neige, la boue, etc., du pare-chocs arrière.
De surcroît, les capteurs peuvent ne pas fonctionner normalement lorsque vous circulez dans un environnement extrêmement chaud ou froid.
Lorsqu'un dysfonctionnement se produit dans le système de surveillance de l'angle mort
Si un dysfonctionnement du système est détecté pour l'une des raisons suivantes, un message d'avertissement s'affiche:
